HIWIN上银丝杆支撑座

台湾上银高负载丝杆支撑座BF10-高精度

  • 产品类别:HIWIN上银丝杆支撑座
  • 产品型号:BF10
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:384 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:BF10支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

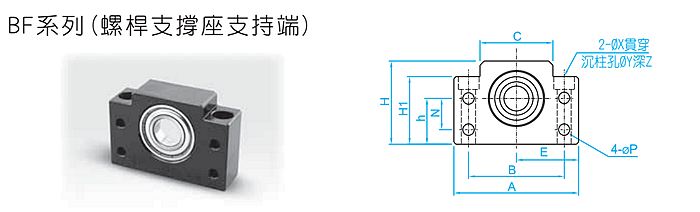

型号 轴径 A B C E H1 h H L N P X Y Z C型扣环 轴承型号
±0.02 ±0.02
BF10 8 60 46 34 30 32.5 25 39 20 15 5.5 6.6 11 1.5 C8 608ZZ

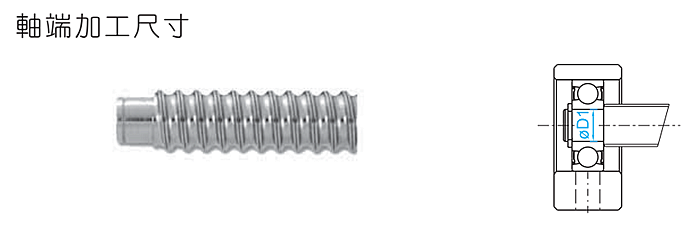

型号 适用轴杆外径 D1 E C型扣环 型号
BF10 Ø12、Ø14、Ø15 8 10 A B C BF10
7.6 0.9 7.9



上银BF10丝杆支撑座的功能特点

       (1)最佳轴承的采用
       考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,超小型支撑单元BF10、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

       (2)支撑单元的形状
       支撑单元有角型和圆型系列,可根据用途选择。

       (3)小型且安装简便
       支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。
