HIWIN上银丝杆支撑座

上银hiwin高质量丝杆支撑座BF15-静音型

  • 产品类别:HIWIN上银丝杆支撑座
  • 产品型号:BF15
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:483 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银BF15轴承的安装方法,一般情况下是轴旋转的情况居多,因此内圈与轴的配合为过赢配合,轴承外圈与轴承室的配合为间隙配合。

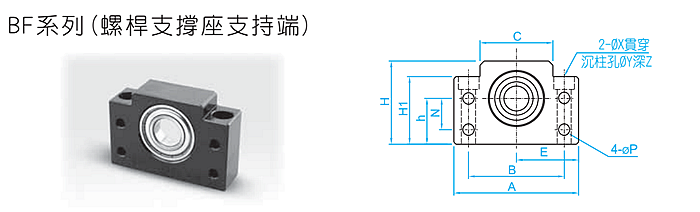

型号 轴径 A B C E H1 h H L N P X Y Z C型扣环 轴承型号
±0.02 ±0.02
BF15 15 70 54 40 35 38 28 48 20 18 5.5 6.6 11 6.5 C10 6002ZZ

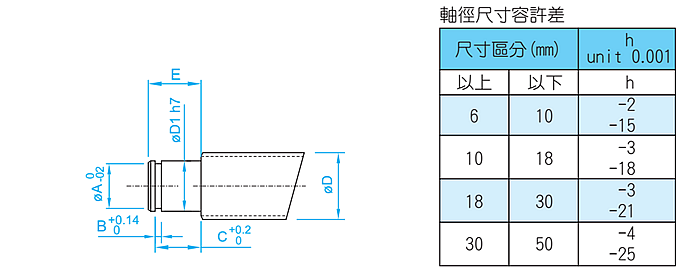

型号 适用轴杆外径 D1 E C型扣环 型号
BF15 Ø18、Ø20 10 11 A B C BF12
14.3 1.15 10.15

上银BF15工作台和底座上安装:

      1.先调整到安装精度参考值以内。

      2.以固定侧支撑单元为基准时,请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。

      3.以工作台为基准时,对于方形支撑单元使用薄垫片调整中心高度,对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
