优势特点：上银BF30滚动轴承一般由内圈、外圈、滚动体和保持架组成，其中内圈的作用是与轴相配合，并与轴一起旋转，外圈作用是与轴承座相配合，起支撑作用。

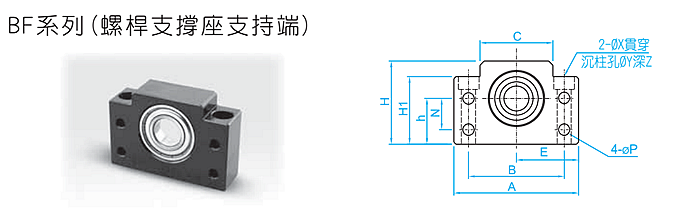

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | N | P | X | Y | Z | C型扣环 | 轴承型号 | |||||
| ±0.02 | ±0.02 | ||||||||||||||||||||
| BF30 | 30 | 128 | 102 | 76 | 64 | 78 | 51 | 89 | 32 | 33 | 11 | 14 | 20 | 13 | C30 | 6206ZZ | |||||

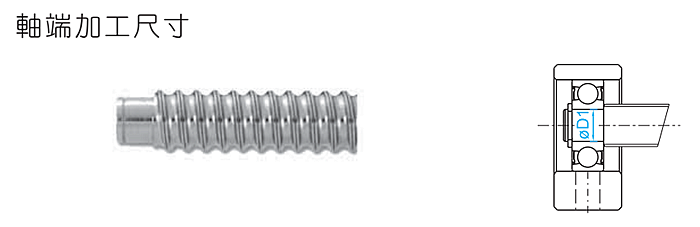

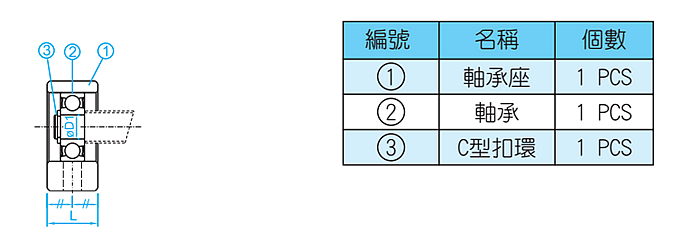

| 型号 | 适用轴杆外径 | D1 | E | C型扣环 | 型号 | ||
|---|---|---|---|---|---|---|---|
| BF30 | Ø36、Ø40 | 30 | 21 | A | B | C | BF30 |
| 28.6 | 1.75 | 17.75 | |||||
上银BF30丝杠支撑座、固定侧、支持侧的相关介绍：
滚珠丝杠支撑座是连接丝杠和电机的轴承，构造与特长对标准滚珠螺杠库存品的轴端成品，预备了标准化的支撑单元。支撑座EK、BK型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
固定侧的意思就是装有二个轴承的支撑座。用锁紧螺母固定的支撑座，使用后使丝杆不可前后蹿动的支撑方式，支持侧只装有一个轴承，用卡环固定，可有一定范围的蹿动以满足需求。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中，装有为超小型滚珠螺杠所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
支持侧的支撑单元使用深沟球轴承。
