HIWIN上银丝杆支撑座

台湾上银丝杆支撑座EK06-静音型

  • 产品类别:HIWIN上银丝杆支撑座
  • 产品型号:EK06
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:327 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银EK06支撑座侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。

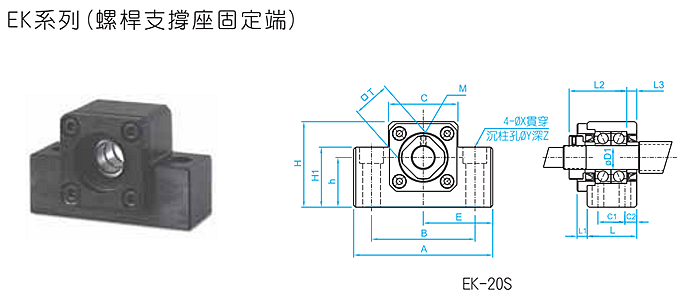

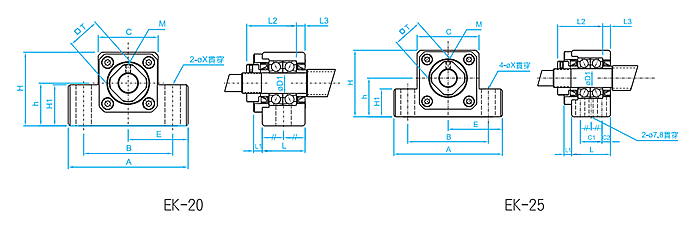

型号 轴径 A B C E H1 h H L L1 L2 L3 M X Y Z T 轴承型号
±0.02 ±0.02
EK06 6 42 30 18 21 20 13 25 20 5.5 22 3.5 M3 5.5 9.5 11 12 706ATYDFC7P5

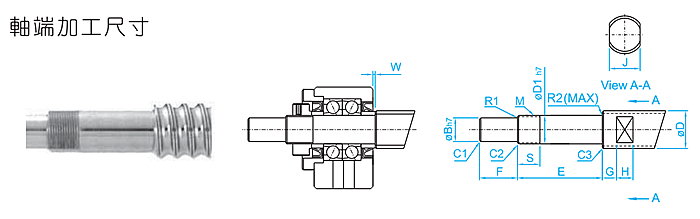

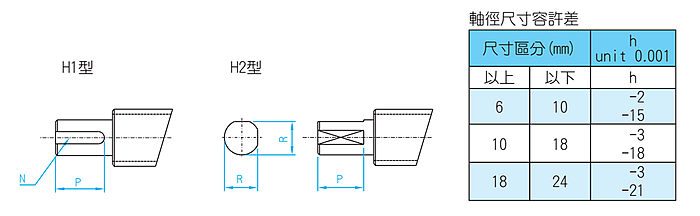

型号 适用轴杆外径 D1 B E F M S J G H 倒角 圆角半径 H1 H2 W
C1 C2 C3 R1 R2 N P R P
EK06 Ø6、Ø8  6 4 30 8 M6×0.75 10 5 4 4 0.3 0.3 0.3 0.3 0.6 - - 3.7 6 1.5



上银滚珠丝杆支撑座EK06的功能特点:

滚珠丝杆支撑座是支撑连接丝杆和电机的轴承支撑座,支撑座一般分:固定侧(后加K表示如BK12)和支撑单元装(用F表示如BF12)它们都有用预压调整的JIS5级的角接触球轴承。
(1)最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,超小型支撑单元EK6、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。
(2)支撑单元的形状
支撑单元有角型和圆型系列,可根据用途选择。
(3)小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。
