HIWIN上银丝杆支撑座

台湾上银高刚性丝杆支撑座EF25

  • 产品类别:HIWIN上银丝杆支撑座
  • 产品型号:EF25
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:511 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

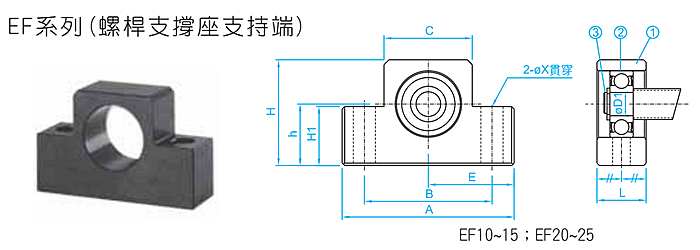

优势特点:上银EF25滚珠丝杆支撑座,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

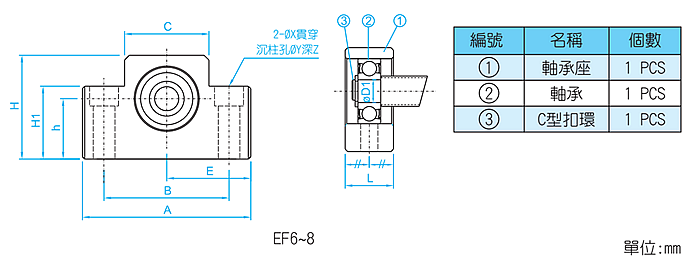

型号 轴径 A B C E H1 h H L X Y Z C型扣环 轴承型号
±0.02 ±0.02
EF25 25 105 85 66 52.5 25 35 68 30 -   11 C25 6205ZZ

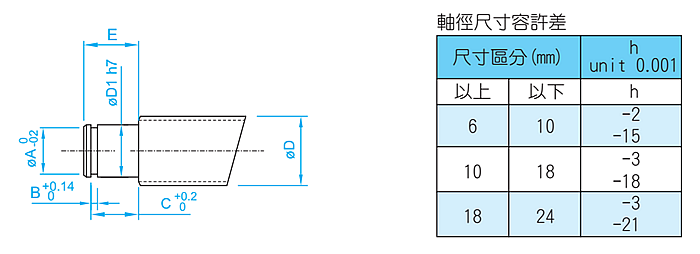

型号 适用轴杆外径 D1 E C型扣环 型号
EF25 Ø32、Ø36 25 20 A B C EF25
23.9 1.35 1.35


上银EF25滚珠丝杆支撑座选择:

①丝杠刚性,热变位确定预拉力、机床最高速度,温升时间,丝杠规格确定马达驱动扭矩及规格
②查看螺母尺寸确定行程及相关丝杠轴端数据
③通过马达及对速度的要求来确定丝杠导程
④通过负载及速度分布(加减速)来确定平均轴向力和转速
⑤预期寿命,轴向负荷,转速确定动额定负荷
⑥通过平均轴向力确定预压力
⑦基本动额定负荷,导程,临界转速,DmN值限制确定丝杠外径及螺母形式
⑧环境温度,螺母总长确定热变及累积导程
⑨外径,螺母,预压,负荷确定刚性(机台设计)
⑩确定定位精度。
