THK大导程双螺母滚珠丝杠BLW2020-3.6

  • 产品类别:THK丝杆
  • 产品型号:
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:341 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK大导程双螺母滚珠丝杠BLW2020-3.6用于高速且重负载的时后,必须以强制冷却来降低温度,且可藉由中空丝杠通入冷却油或水来达到冷却效果。滚珠丝杠在静止状态,滚珠和轨道接触面都不致产生大于万分之一(0.0001)钢珠直径之塑性变形量时, 滚珠丝杠之最大可承受负荷。

精密型THK滚珠丝杠,其经精密研磨加工的丝杠轴和螺母种类丰富,已经标准化,从而能根据不同用途来选择最合适的产品。



THK大导程双螺母滚珠丝杠BLW2020-3.6用于高速且重负载的时后,必须以强制冷却来降低温度,且可藉由中空丝杠通入冷却油或水来达到冷却效果。滚珠丝杠在静止状态,滚珠和轨道接触面都不致产生大于万分之一(0.0001)钢珠直径之塑性变形量时,  滚珠丝杠之最大可承受负荷。



【符合JIS(ISO)的精度规格】

滚珠丝杠的精度,以JIS规格(JIS B1192-1997)为标准进行精度管理。



【备有满足使用环境要求的配件】

提供的配件包含QZ自润滑器和清洁环(W),前者使维修的间隔时间显著延长,而后者提高了在恶劣环境中排除异物的能力。

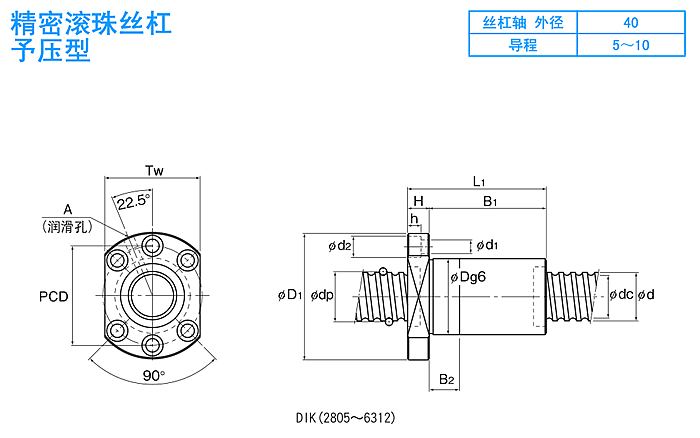

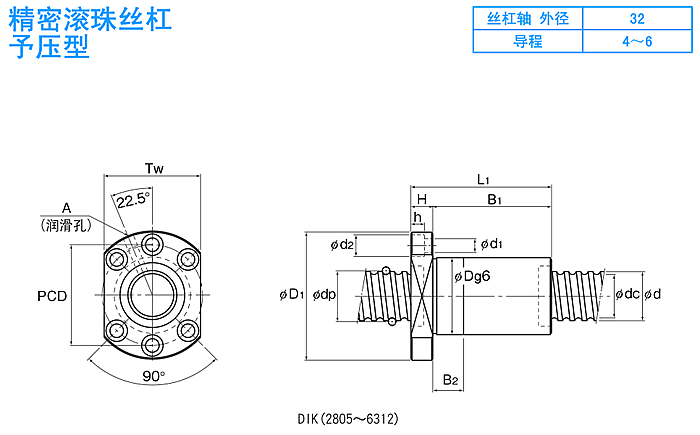

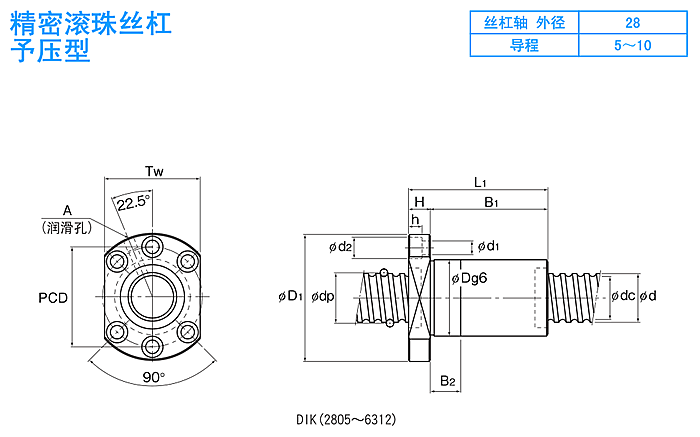

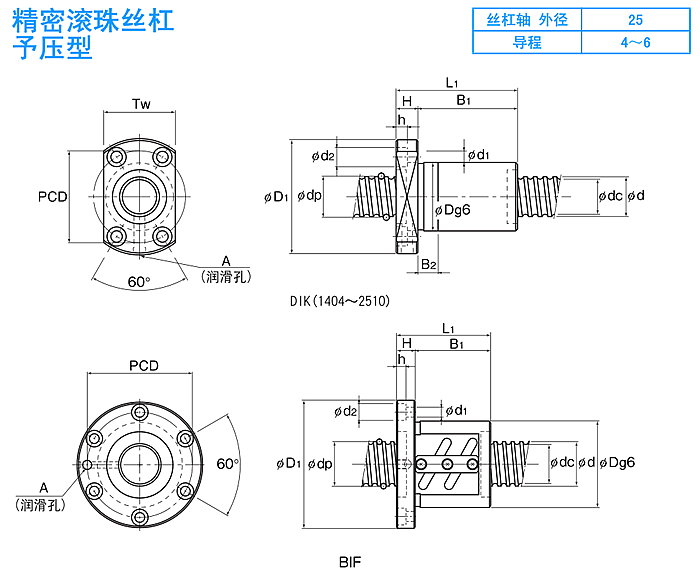

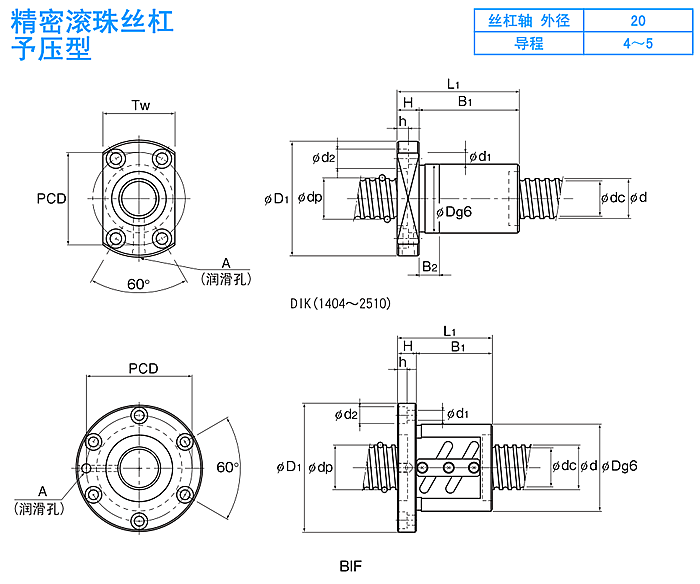

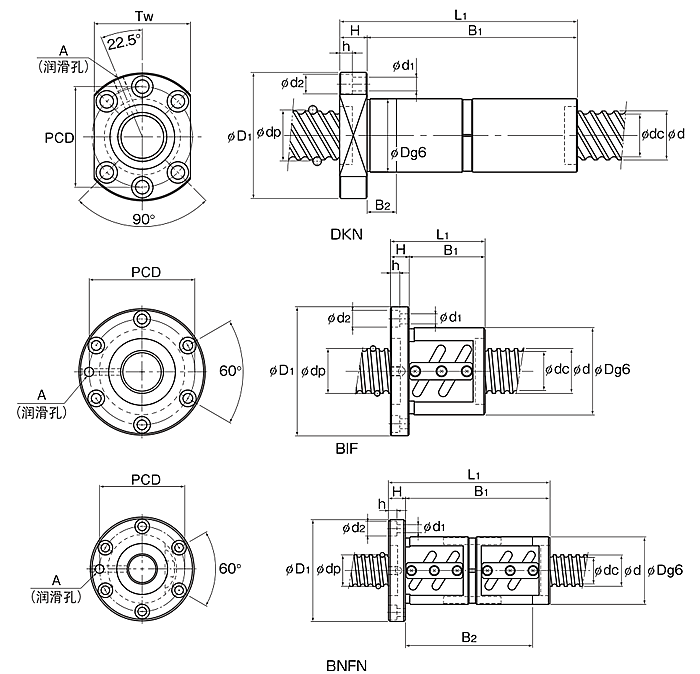

【单螺母 错位预压型滚珠丝杠的结构与特长】

单螺母滚珠丝杠是在螺母中央给左右的螺纹以相位差,使轴向间隙达到0以下(预压状态)的错位预压型。

与传统的双螺母型(2个螺母之间插入调整片的方式)相比,DIK型既小型轻量又能获得平滑流畅的运动。

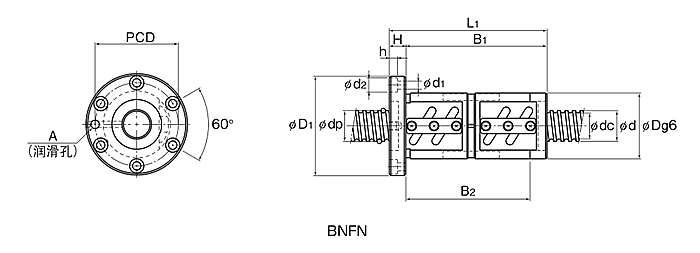

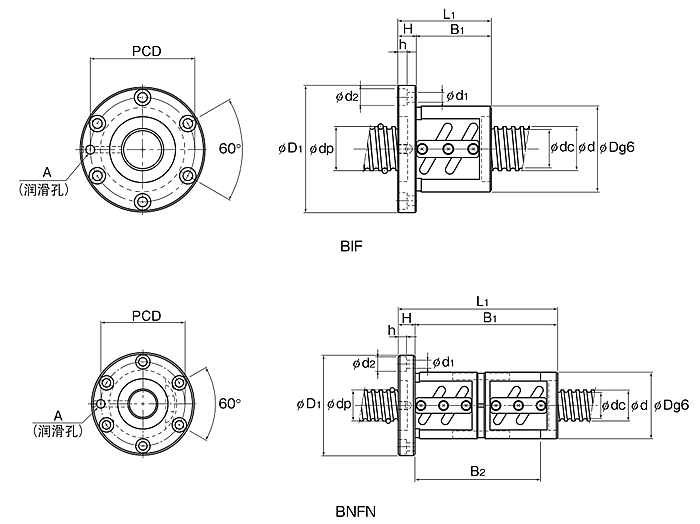

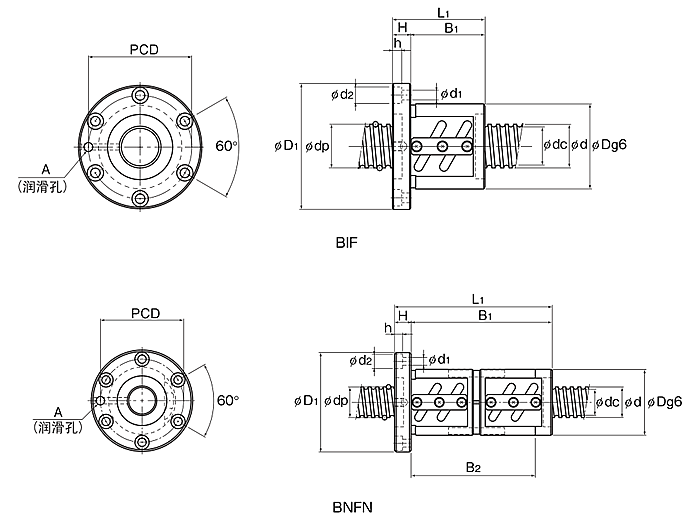

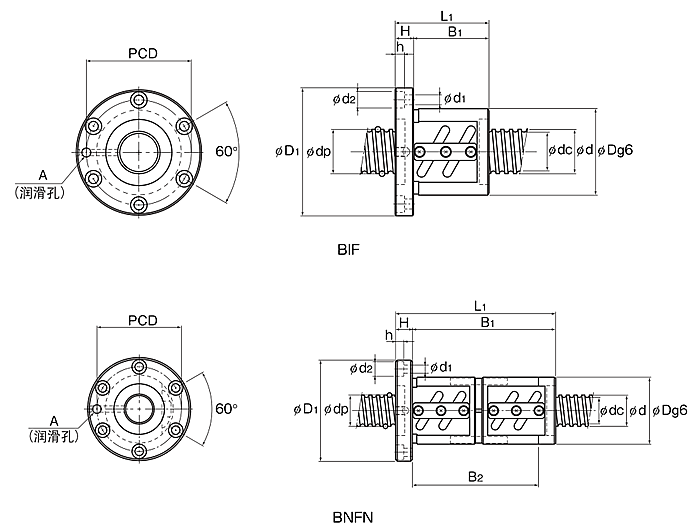

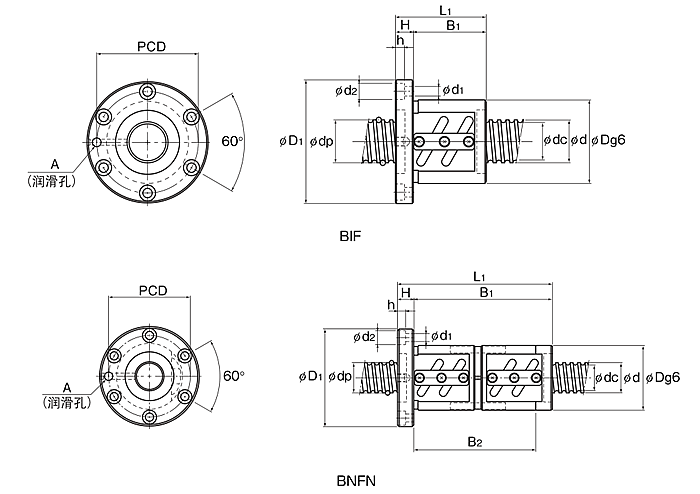

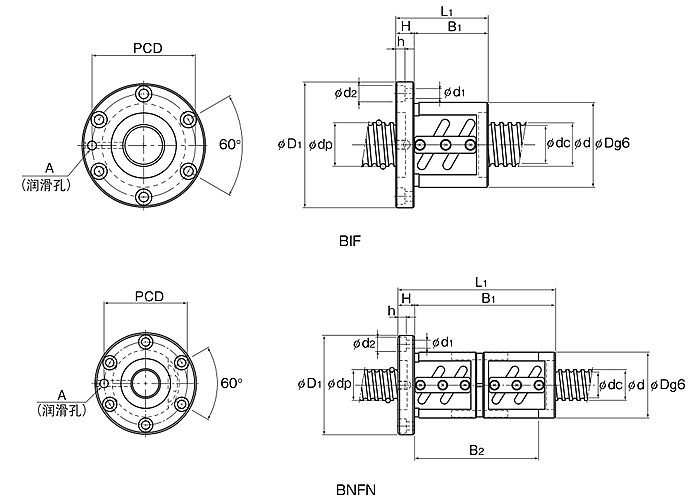

【单螺母型与双螺母型的比较】


THK螺母旋转式滚珠丝杆介绍及安装方式

螺母旋转式滚珠丝杆是什么

螺母旋转式滚珠丝杠是把单螺母滚珠丝杠与支撑轴承一体化的螺母旋转式滚珠丝杠装置。其螺母为使用循环器方式的钢球循环结构,钢球沿着安装在螺母内部的循环器沟槽移动到相邻的滚动面,然后在负荷区域循环,从而进行无限滚动运动。

由于外部原因,马达在低速范围内运转时,扭矩和速度容易发生不均匀。马达可以与丝杠轴和滚珠丝杠的螺母独立连接,因而可以使微动进给保持在马达的稳定旋转范围内

螺母旋转式滚珠丝杆的特点

一、轴向间隙为0--是因为滚珠花键在旋转方向是没有无效行程的角接触结构,所以可进行高精度定位。

二、轻量、小型化体化结构--能实现既精度高又体积小的设计。

三、螺母重量轻、惯性力小--可获得高度的螺母与支撑轴承为一响应性。

四、噪音低且运动流畅--因滚珠丝杠采用端盖循环方式,所以噪音低,并能实现平滑流畅的运动。

五、高刚性的支撑轴承--因在滚珠丝杠侧的支撑轴承采用了轴向高刚性的60° 接触角,而滚珠花键侧的支撑轴承采用了力矩方向高刚性的30°接触角,所以能得到高刚性的支撑轴承。

六、安装简便--滚珠花键母被设计成即使把螺母从轴上拔下, 钢球也不会脱落的结构,因此装配容易。只要用螺栓固定在支撑座上,就可简单地安装滚珠丝杠滚珠花键。(支撑座内径公差建议采用H7。)

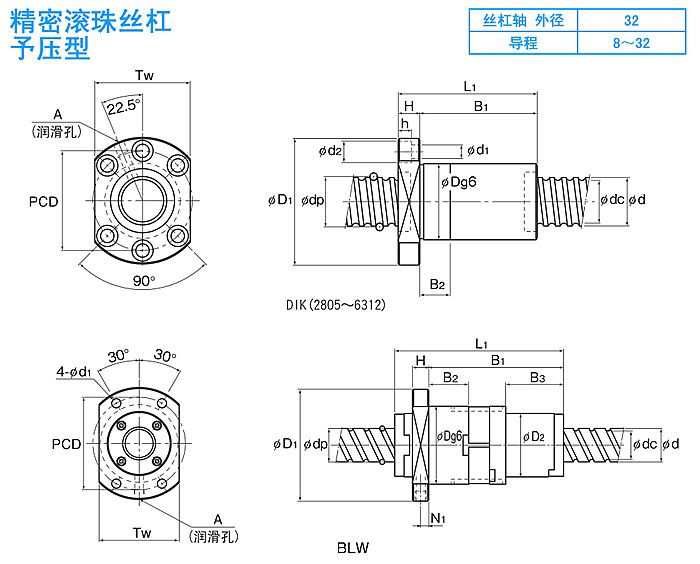

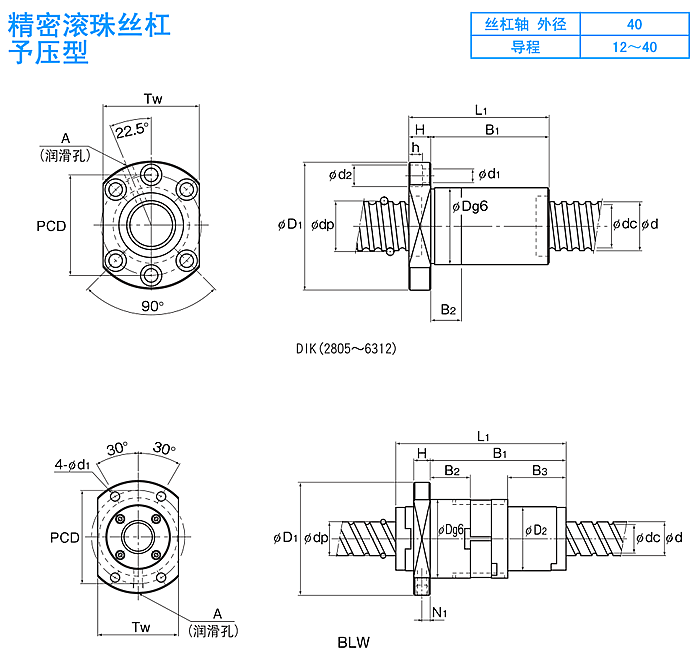

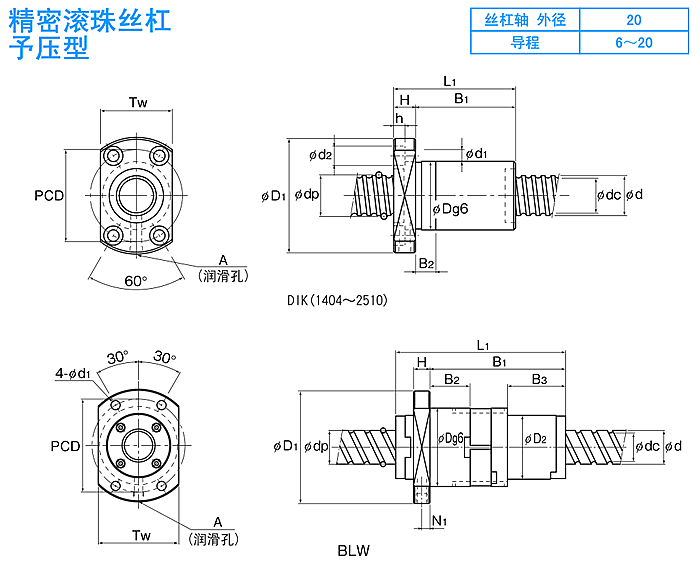

BLW型THK滚珠丝杠

此型号将两个大导程螺母组合在一起,通过调整片施加预压,因此可获得没有无效行程的高速进给。


间隙预压值:


密封防尘配备:

THK滚珠丝杠和滚动轴承一样,如有污物及异物进入,就会加快磨损,导致破损。所以在污物及异物(切屑等)可能进入时,必须使用防尘密封圈及防尘装置(例如伸缩护罩、丝杠罩、清洁环等),防止异物进入。

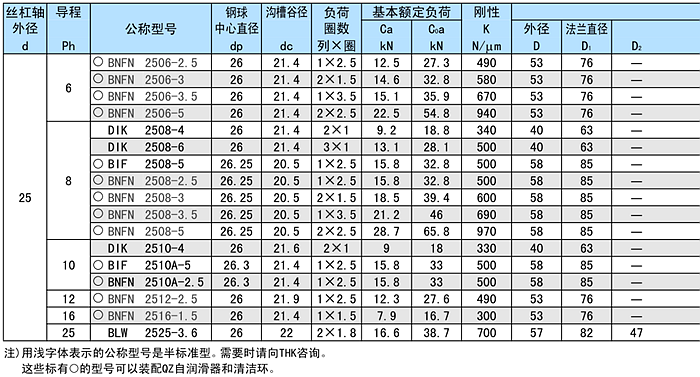

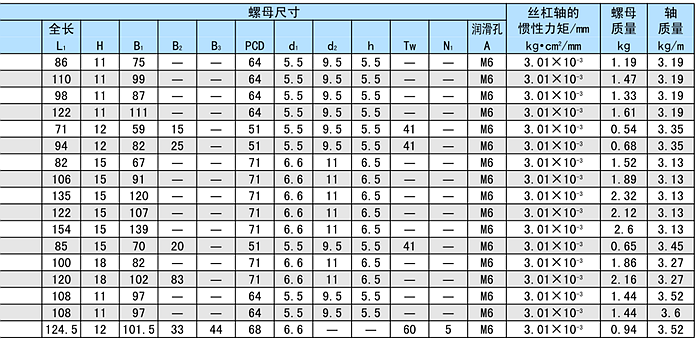

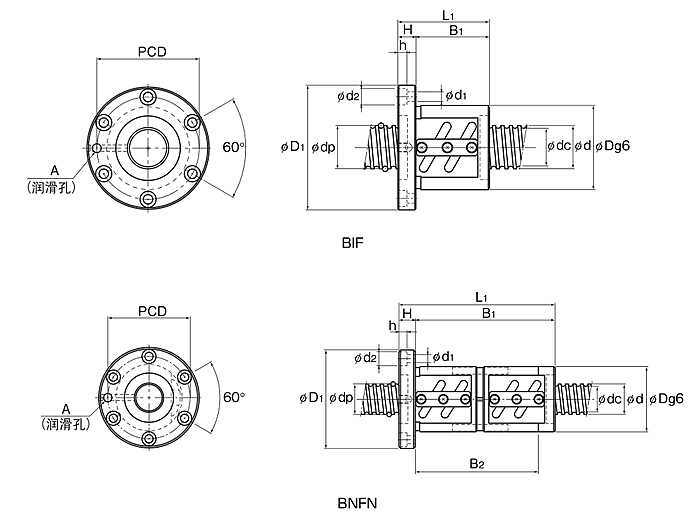

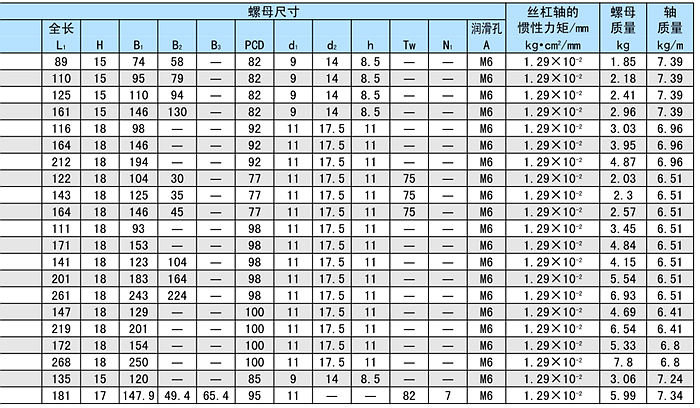

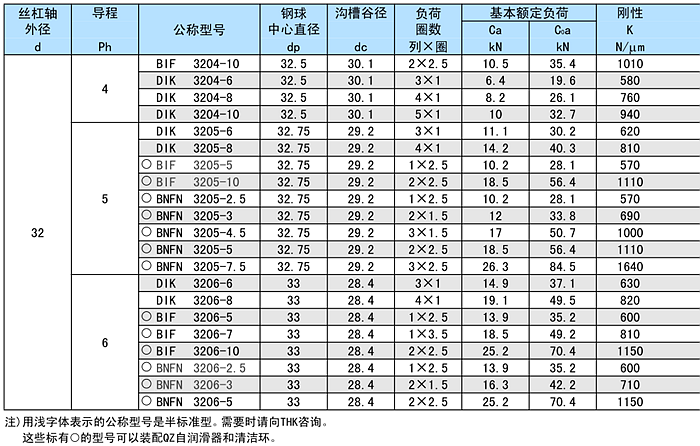

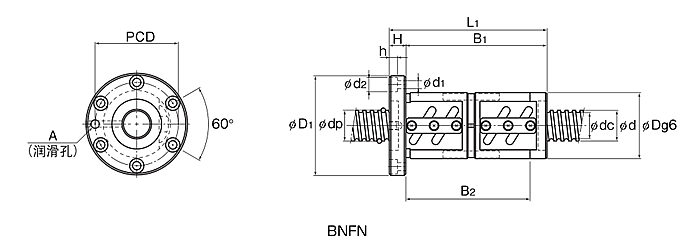

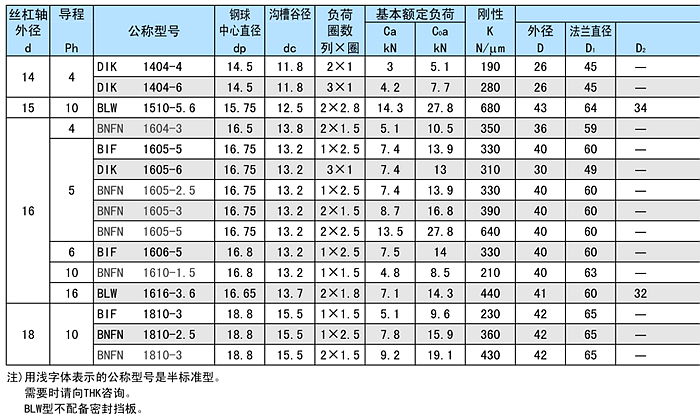

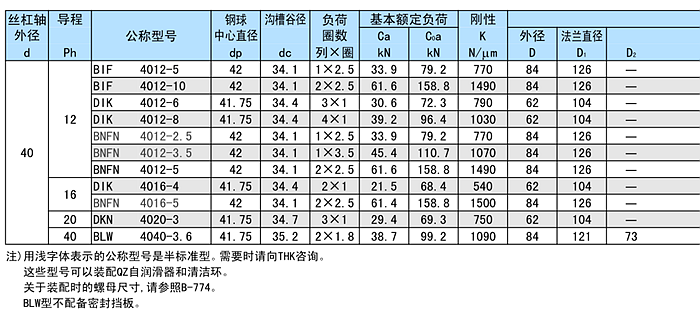

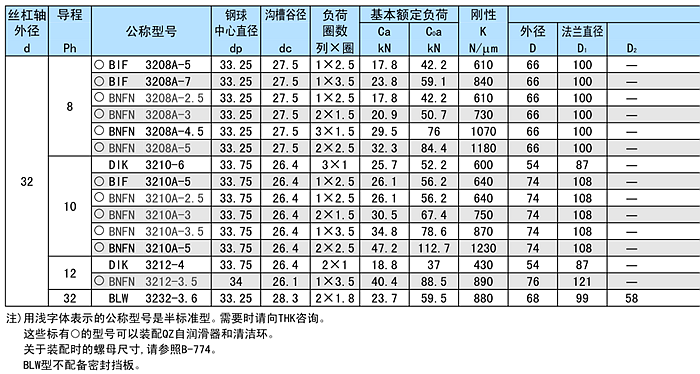

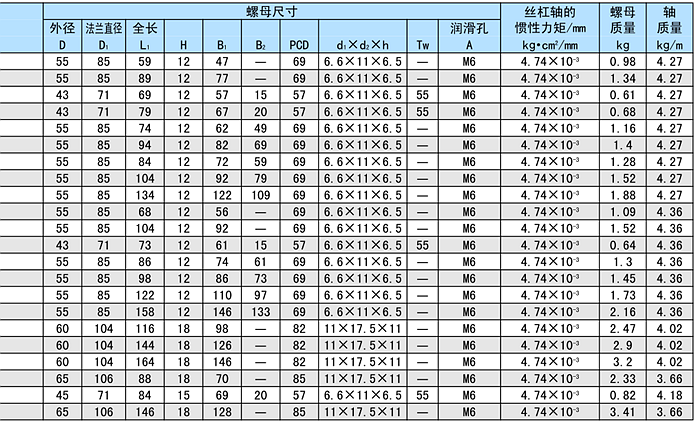

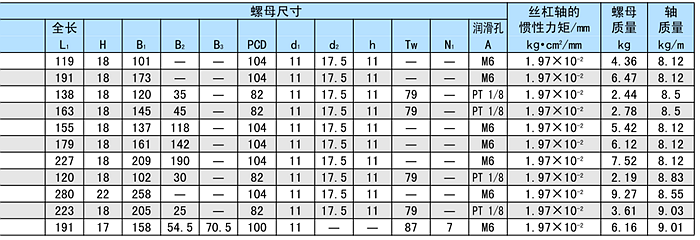

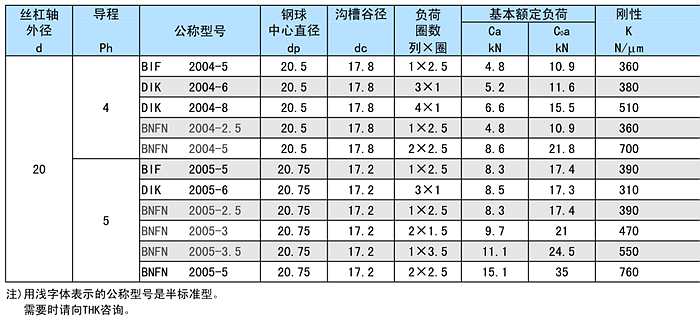

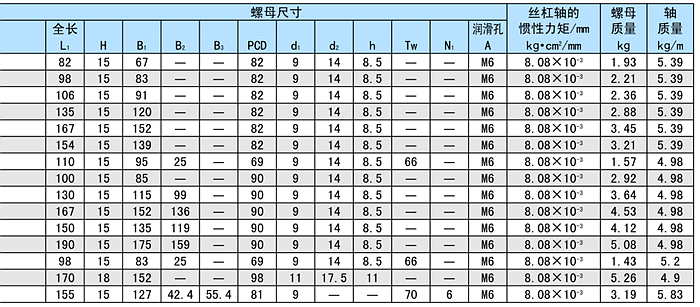

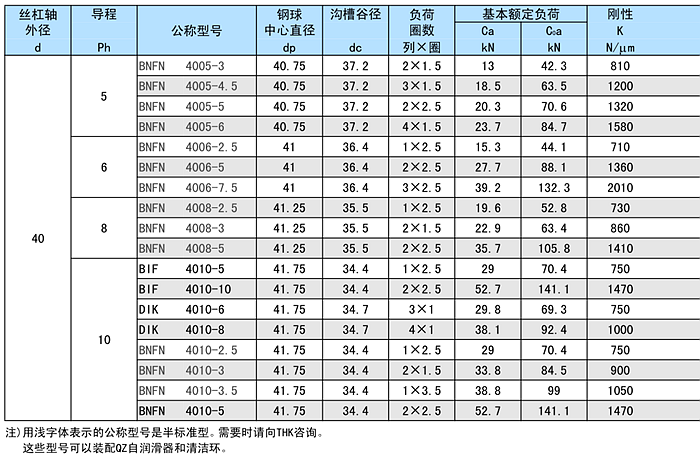

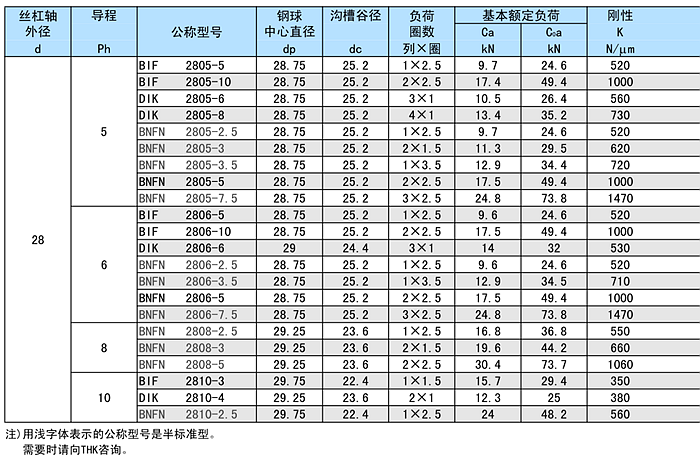

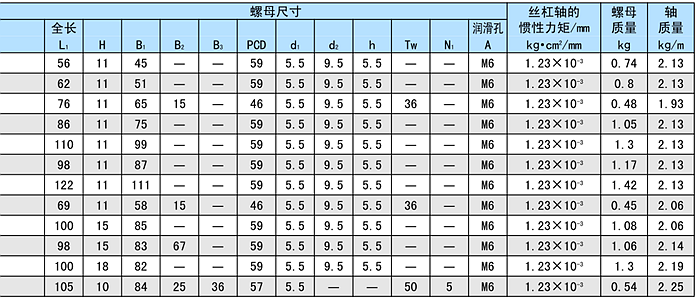

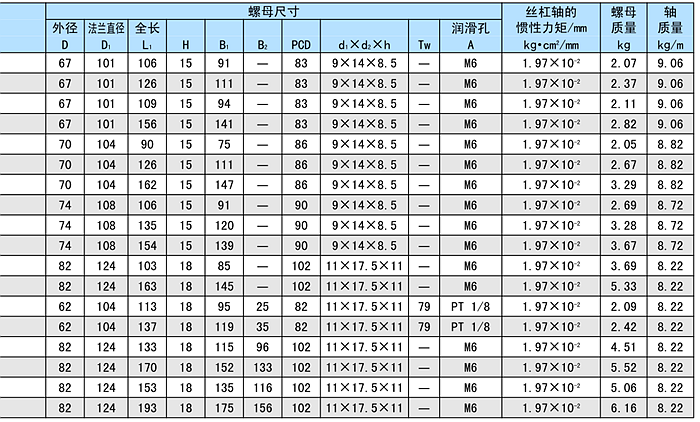

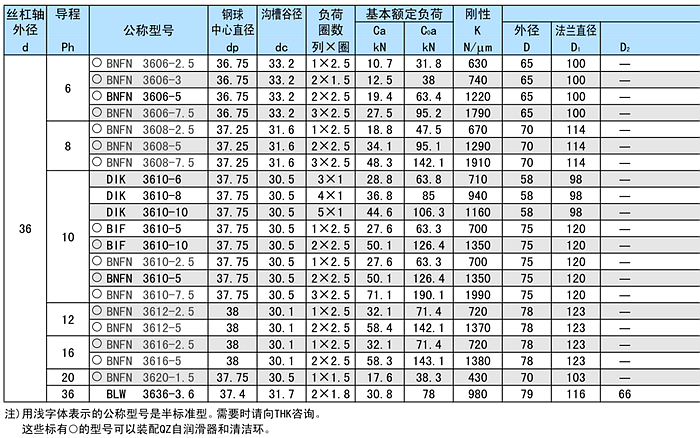

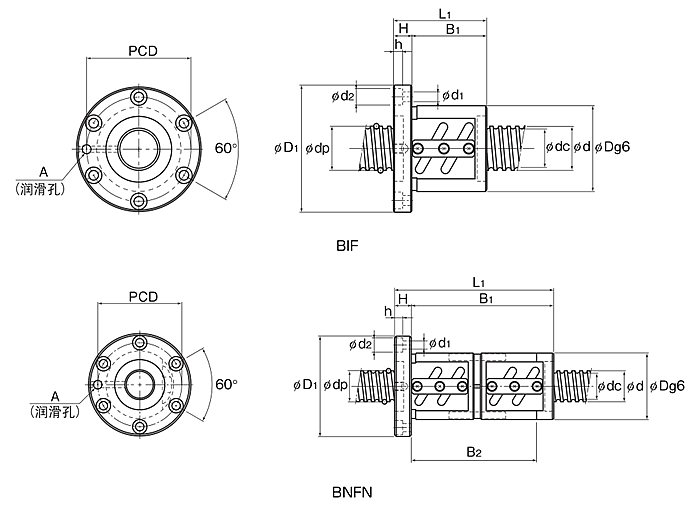

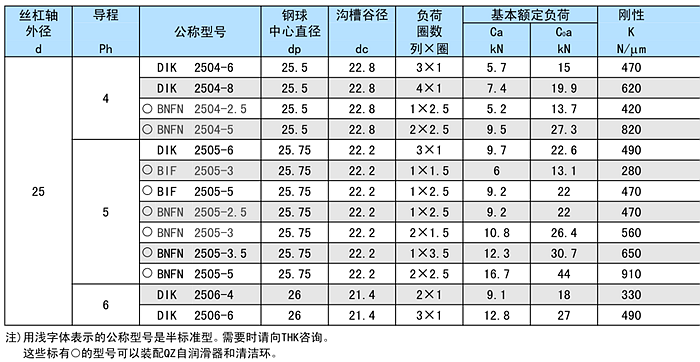

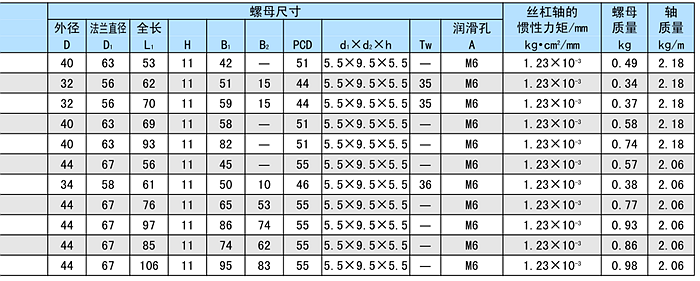

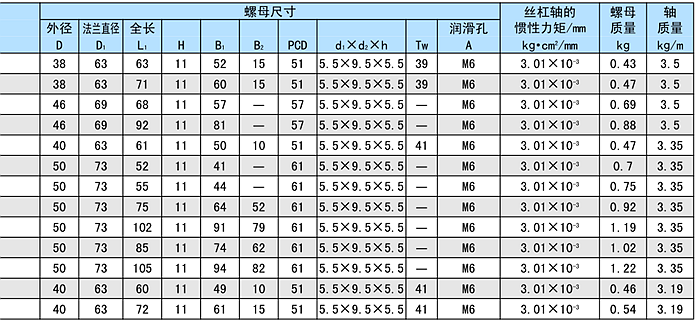

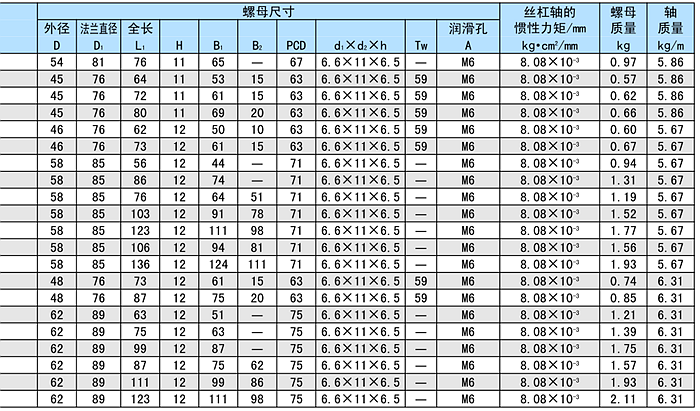

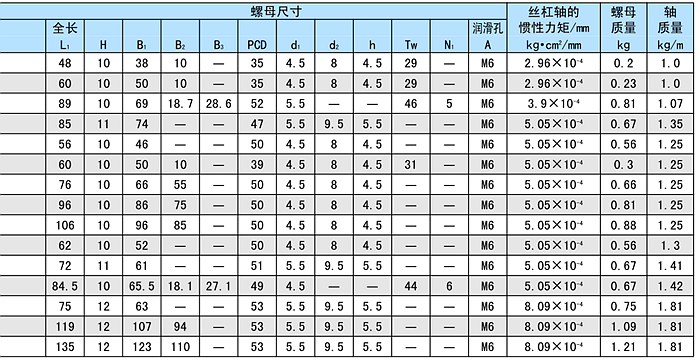

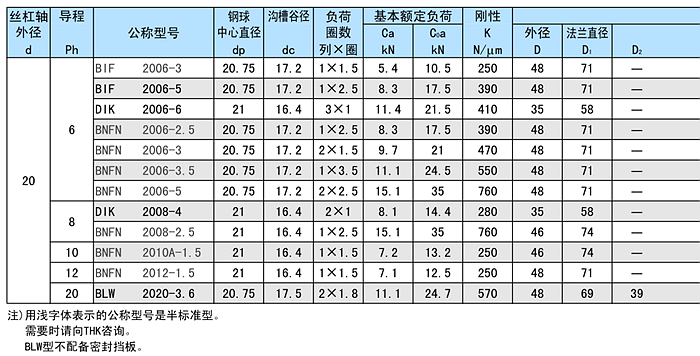

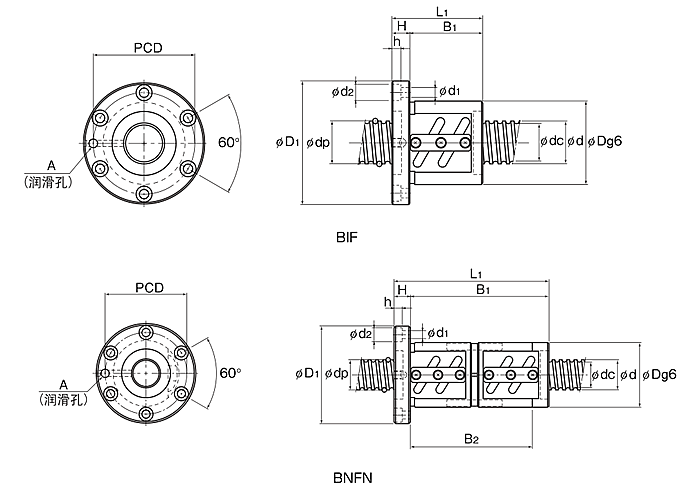

型号尺寸:
