优势特点：THK高速重负载滚珠丝杠BLK3624V-5.6属于轧制滚珠丝杆，丝杆轴外径36，导程24。滚珠丝杠传动系统是一个以滚珠作为滚动媒介的滚动螺旋传动的体系。以传动形式分为，将回转运动转化成直线运动；将直线运动转化成回转运动。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 36 | 24 | BLK3624V-5.6 | 38 | 30.7 | 2×2.8 | 46.2 | 137.4 |

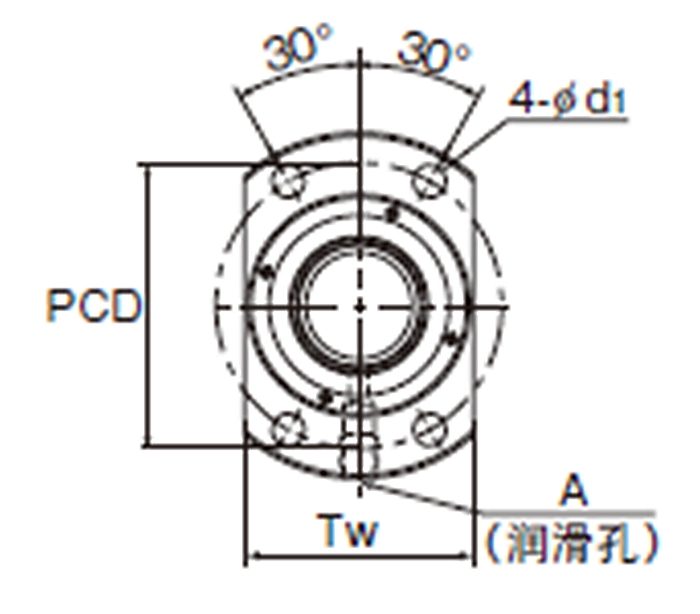

| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |
PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 75 | 115 | 94 | 18 | 59 | 94 | 11 | 86 | 9 | M6 | 5 | 0.17 | 1000、1500、2000、3000 | 1.29×10-2 | 2.42 | 7.02 | |
