优势特点：THK高承载高速滚珠丝杆BLK5050V-3.6属于轧制滚珠丝杆，丝杆轴外径50，导50。低精度、轻载荷丝杠常用碳素结构钢制造，经正火、调质处理，或用冷轧易削钢直接机城加工而成。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 50 | 50 | BLK5050-3.6 | 52.2 | 44.1 | 2×1.8 | 42.1 | 140.4 |

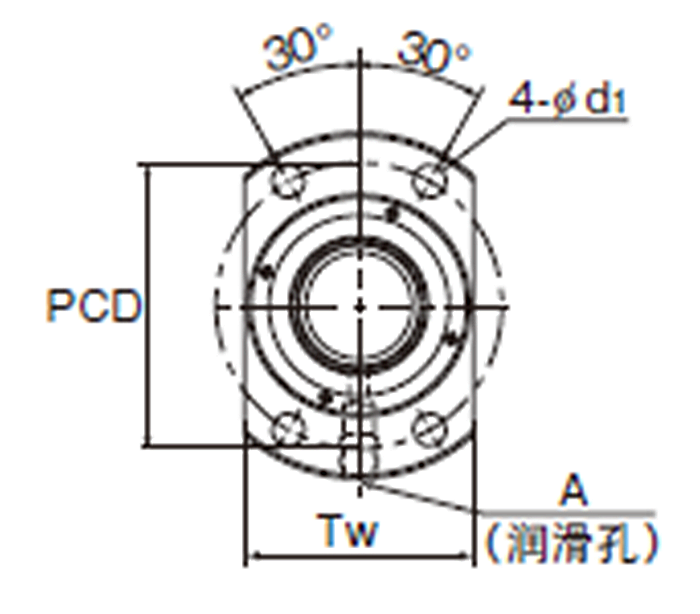

| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |
PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 90 | 135 | 106 | 20 | 72 | 112 | 14 | 104 | 10 | M6 | 5.4 | 0.2 | 1000、1500、2000、3000 | 4.82×10-2 | 3.89 | 12.79 | |
滚珠丝杆内循环：内循环滚珠丝杠。内循环均采用反向器实现滚珠循环，反向器有两种类型。圆柱凸键反向器，它的圆柱部分嵌入螺母内，端部开有反向槽。反向槽靠圆柱外圆面及其上端的圆键定位，以保证对准螺纹滚道方向。扁圆镶块反向器，反向器为一般圆头平键镶块，镶块嵌入螺母的切槽中，其端部开有反向槽，用镶块的外轮廓定位。两种反向器比较，后者尺寸较小，从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。
THK高承载高速滚珠丝杆BLK5050V-3.6属于轧制滚珠丝杆，丝杆轴外径50，导50。低精度、轻载荷丝杠常用碳素结构钢制造，经正火、调质处理，或用冷轧易削钢直接机城加工而成。
