Rexroth力士乐丝杆

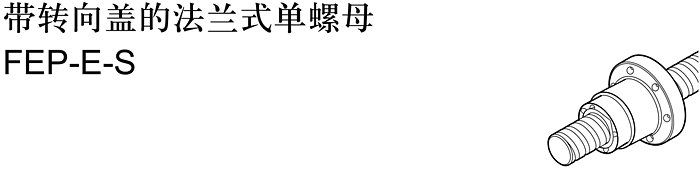

Rexroth力士乐滚珠丝杆R2522-带转向盖的单螺母FEP-E-S

  • 产品类别:Rexroth力士乐丝杆
  • 产品型号:R2522
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:258 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:Rexroth力士乐滚珠丝杆R2522-带转向盖的单螺母FEP-E-S滚珠丝杆内循环:内循环滚珠丝杠。内循环均采用反向器实现滚珠循环,反向器有两种类型。圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽。反向槽靠圆柱外圆面及其上端的圆键定位,以保证对准螺纹滚道方向。扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,其端部开有反向槽,用镶块的外轮廓定位。两种反向器比较,后者尺寸较小,从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。













1)来电咨询

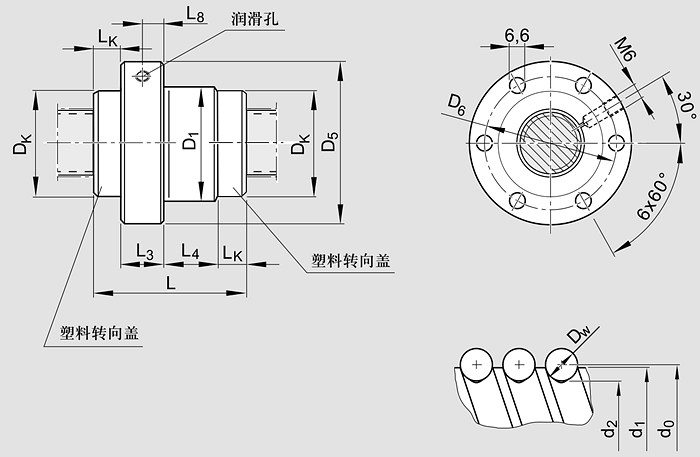

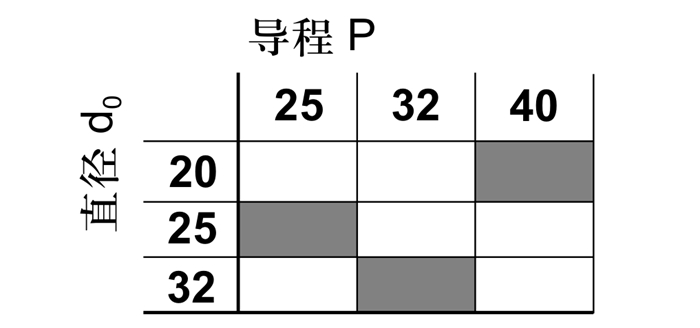

d0  =  公称直径
P    =  导程(R = 右旋 , L = 左旋)
Dw =  滚珠直径
i     =  螺母内的螺旋圈数

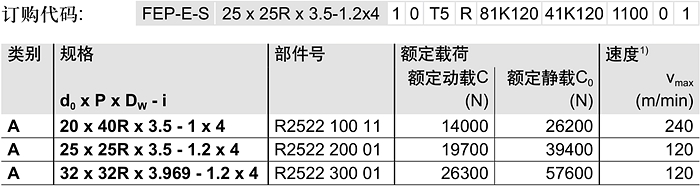

R252210011 R252220001 R254230001












力士乐滚珠丝杆在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。



Rexroth力士乐滚珠丝杆R2522-带转向盖的单螺母FEP-E-S滚珠丝杆内循环:内循环滚珠丝杠。内循环均采用反向器实现滚珠循环,反向器有两种类型。圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽。反向槽靠圆柱外圆面及其上端的圆键定位,以保证对准螺纹滚道方向。扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,其端部开有反向槽,用镶块的外轮廓定位。两种反向器比较,后者尺寸较小,从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。
