Rexroth力士乐滑块

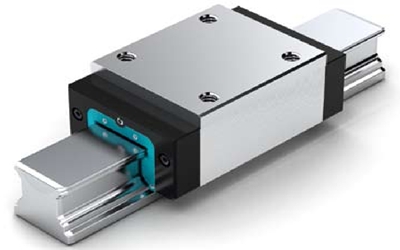

Rexroth力士乐直线导轨1621-耐腐蚀Resist CR SNH重载滚珠滑块

  • 产品类别:Rexroth力士乐滑块
  • 产品型号:CR SNH 窄型 1621
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:146 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

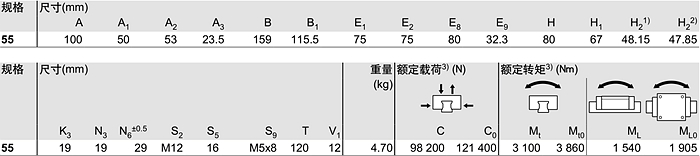

优势特点:Rexroth力士乐直线导轨-耐腐蚀Resist CR SNH重载滚珠滑块额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。

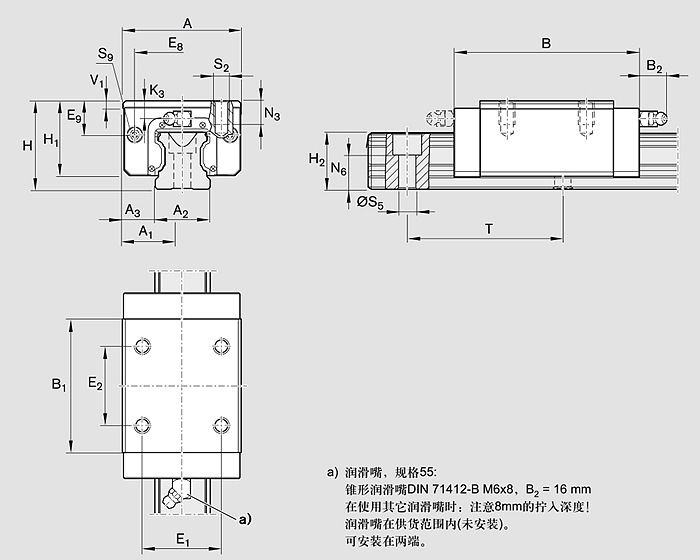

1)尺寸H2带防护带

2)尺寸H2带防护带


3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1),但实际经常以50000米行程为基础。在此情况下,表格中的C、Mt和ML的值乘以1.26。



每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。



动态特征

 速度:Vmax = 3 m/s
加速度:amax =  250m/(s^2)
(Fcomb > 2.8*Fpr :amax = 50 (m/s^2))

润滑提示:没有进行初始滑润

提示:适合所有SNS滚珠导轨

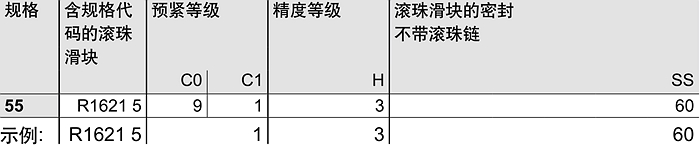

选项和部件号



预紧等级:     C0 = 无预紧      C1 = 预紧2%C
       密封:     SS = 标准密封


选项说明:含规格代码的滚珠滑块----滚珠滑块类型R1621 5中的R1621是类型5是规格

订购示例
选项:
---滚珠滑块SNH
---规格55
---预紧等级C1
---精度等级H
---带标准密封,不带滚珠链

    部件号:R1621 513 60




 R162151360 R162159360



可供货的滚珠滑块的类型代码

示例:  SNH = 窄型 标准长 高 如右图  。
德国Rexroth力士乐耐腐蚀CR SNH窄型1621重载滑块 ,比SNS刚度更高,承受能力高,适用于横向空间受限并刚度要求高的作业环境。
注:
F:法兰型 S:窄型
N:标准长 L:长 K:短
S:标准高 H:高 N:矮




客户可以根据下面配件的说明选购自己的配件

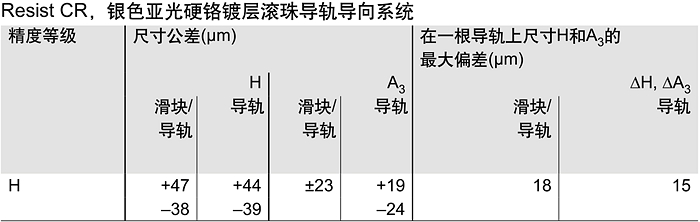

精度等级及其公差

力士乐直线导轨导向系统的滚珠滑块共分为六个精度等级。










采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。

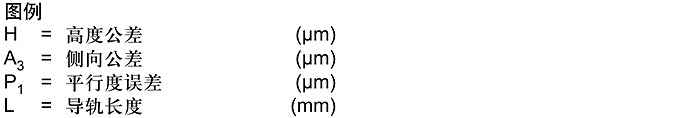

工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.












推荐的进度等级组合:德国Rexroth力士乐耐腐蚀Resist CR SNH重载滚珠滑块间隔距离比较大,行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小,行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。

运行精度选择标准: Rexroth滚珠滑块内完美的滚珠出入区域设计与力士乐导轨上优化的安装孔间距,可以在保证极高的运行精度的同时,尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。



德国Rexroth力士乐耐腐蚀Resist CR SNH重载滚珠滑块的所有零部件均采用酎腐蚀材料。在额定载荷及转矩略有下降的情况下,这种滚珠滑块可以提供理想的耐腐蚀防护。







 端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外,它还能阻止润滑剂的溢出。理想的密封唇边形状,使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS),米色低摩擦密(LS)或者绿色双唇密封(DS)。






低摩擦密封(LS)
为了满足顺畅运行方面的特别要求,同同时又能减少润滑剂的溢出,专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成,只有很小的摩擦。

标准密封(SS)
对于大多数应用而言,标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果,同时能保证长的补充润滑周期。

双唇密封(DS)
对于力士乐直线导轨导向系统受到大量铁屑、木屑、金属加工液等物质侵蚀的应用,力士乐推荐选用双唇密封。双唇密封具备优异的刮刷效果,但摩擦力也更高,补充润滑周期也短一些。
注:力士乐耐腐蚀Resist CR SNH重载滚珠滑块只有标准密封型



   1.导轨的长度
   直线滚动导轨滑块均备有各种长度可供选择,通常各生产商供应的导轨的最大长度均不相同,但最长的导轨一般为3~4m。较长的导轨是分段供应的,可以把两根或多根短导轨接长成为长导轨,从而保证零件能产生较大的位移,以适应各种行程和用途的需要。

    2.导轨的连接
    导轨滑块的端面经过磨削加工,且都标有编号。只要把编号相同的端面连接起来,就可以获得长的导轨。

    3.导轨的对齐
    各段导轨的对齐相当简单。利用夹紧件将量棒夹紧在导轨侧面上便能将导轨校直。量棒必须经过磨削从而达到非常高的直线度,否则,量棒的直线误差便会复制到导轨上。
