HIWIN上银滑块HGL35HA—35导轨

  • 产品类别:HIWIN上银滑块
  • 产品型号:HGL35HA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:50 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:HIWIN上银滑块HGL35HA当直线导轨水平调试好以后,必须用激光干涉仪测量出主直线导轨安装基面,我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm,全行程直线度允许中凸0.03mm。粗糙度要求1.6,外观无铸造缺陷。


HIWIN上银滑块HGL35HA直线导轨要比传统的直线导轨好用,传统的直线导轨摩擦力很大,会在运转机器的过程中摩擦生热,这对机器的运行过程是有很大的危害的,甚至会危及到使用者的生命安全,但是,直线导轨就解决了这样的难题。直线导轨能够减小摩擦力,然后,可以减小摩擦生热产生的危险,能够保证使用者的生命安全。
直线导轨的寿命比其他的直线导轨的寿命都要长,并且,最重要的是直线导轨使用起来的手感要比其他的直线导轨的质感好很多。

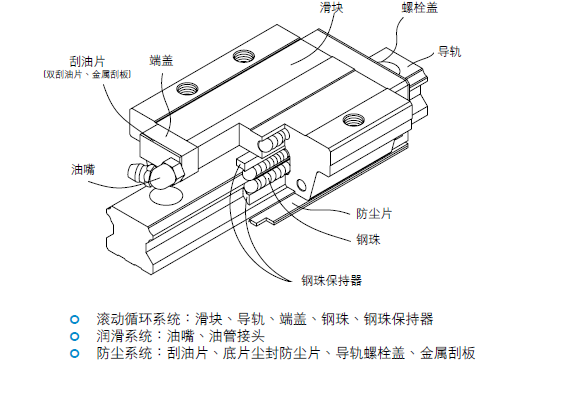

上银直线导轨HG系列,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨,即为基于此理念开发之产品。


产品规格说明:

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。



HG滑块型式:

HIWIN提供法兰型及四方型两种直线导轨,四方型直线导轨分H型与L型,L型为H型之低组装式直线导轨,其组合高度与法兰型直线导轨一致。





HG导轨型式:

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。



精度等级:

HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。



预压等级:

HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。



HG系列直线导轨特点:

(1) 自动调心能力

来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(2) 具有互换性

由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3) 所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。



滑块防尘配备:



高防尘配备代码



滑块总长度:

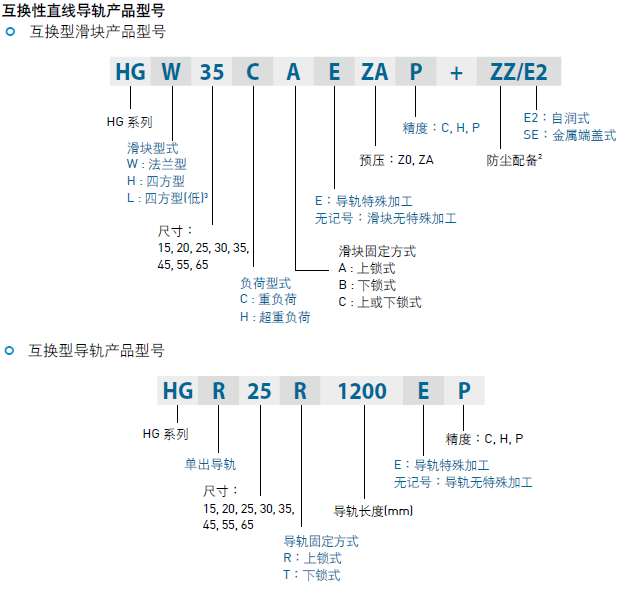

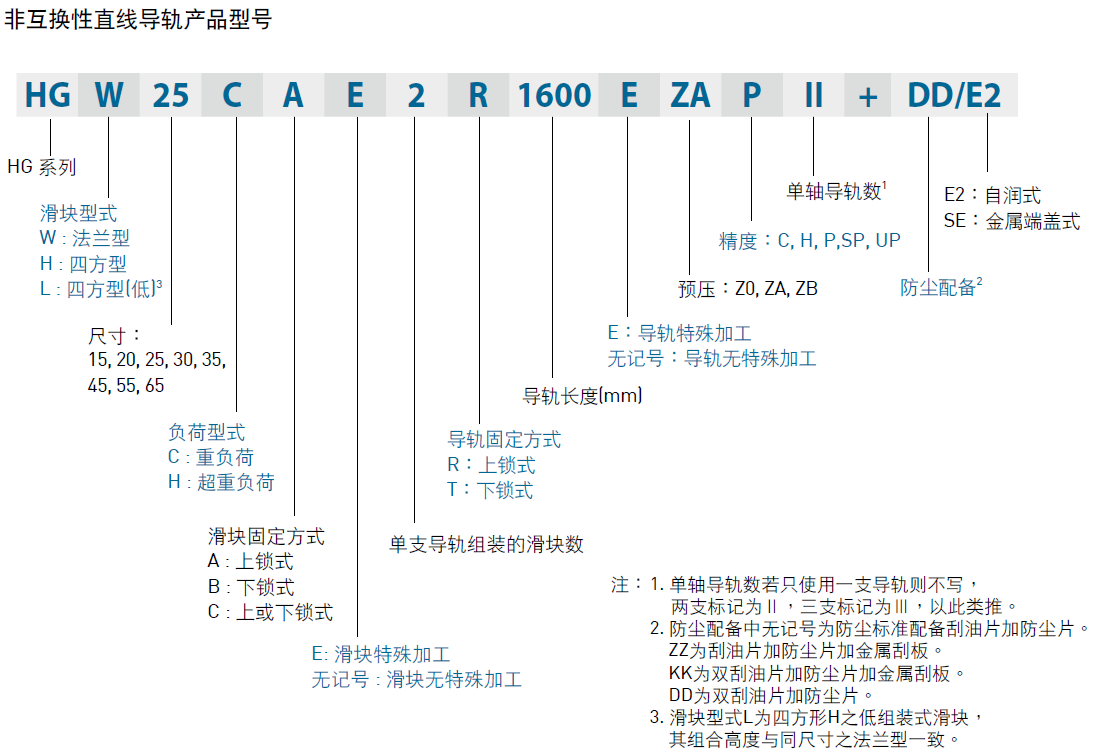

型号含义:

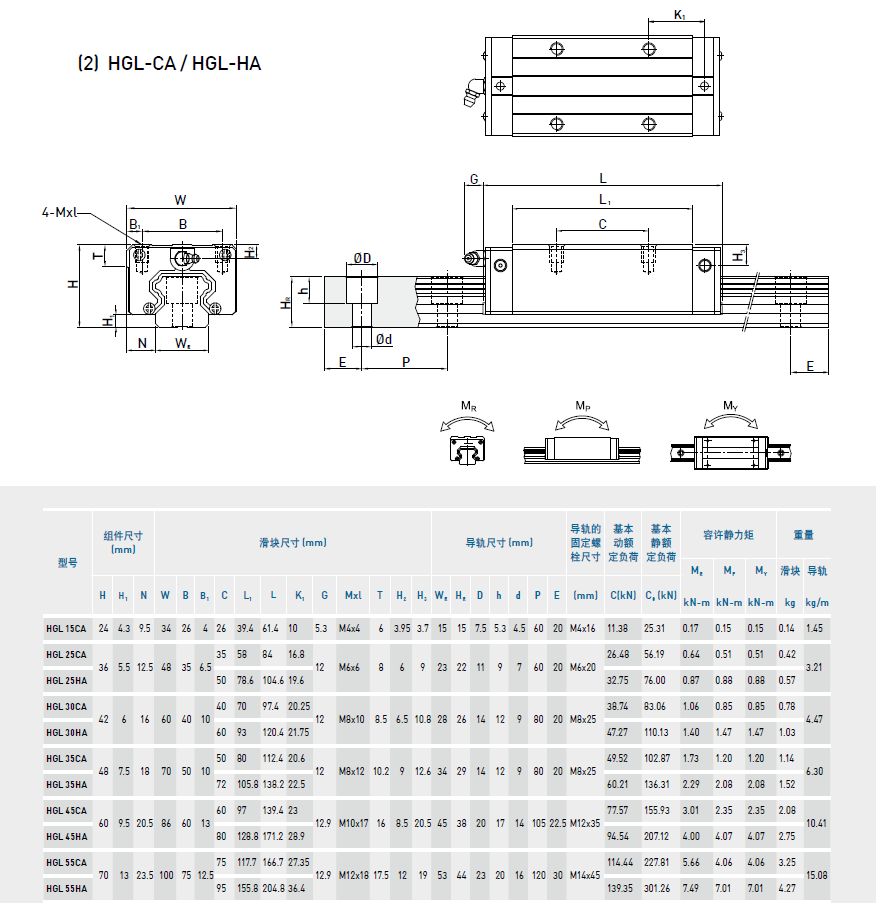

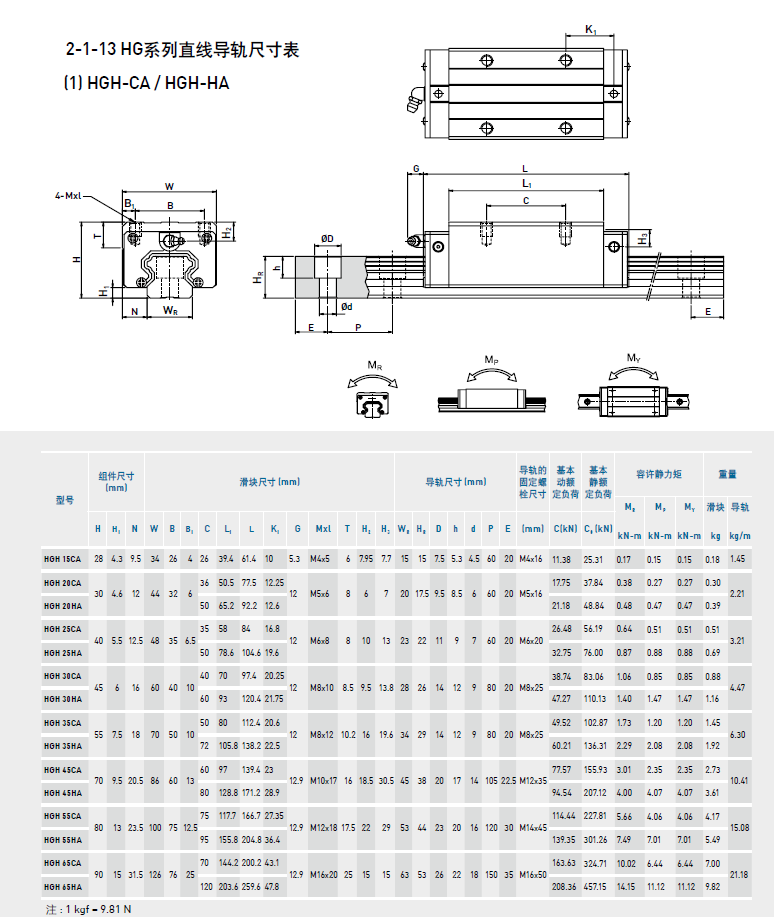

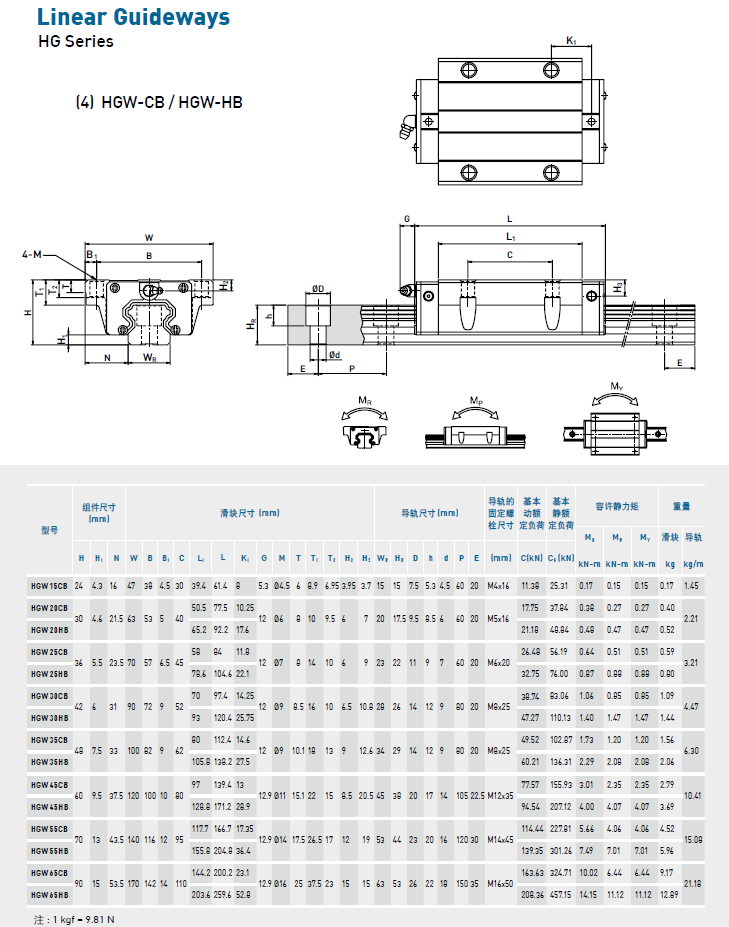

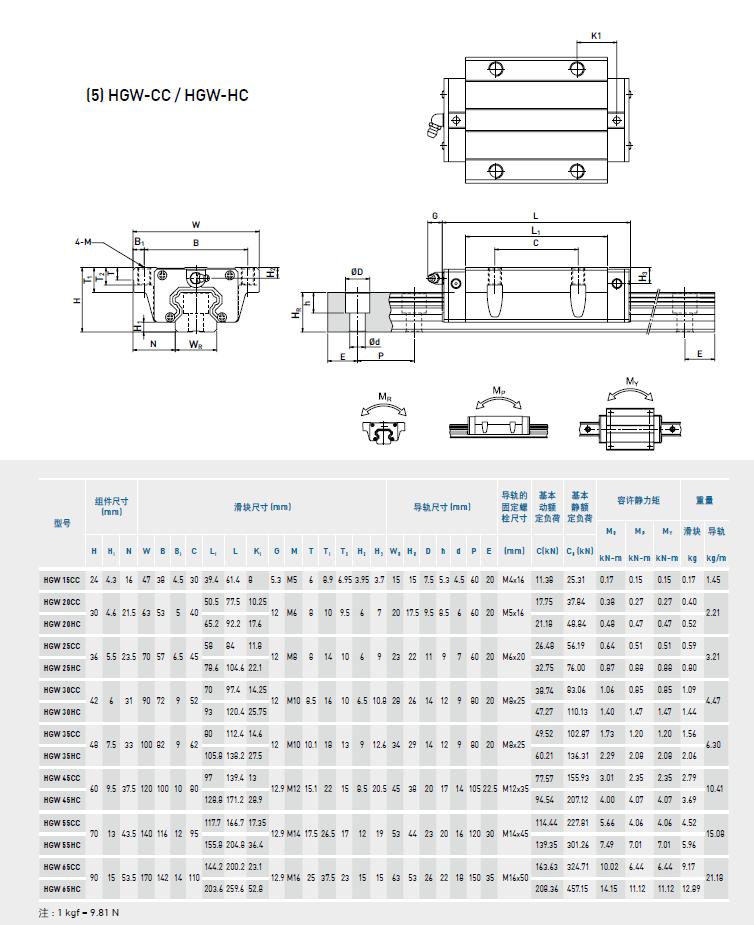

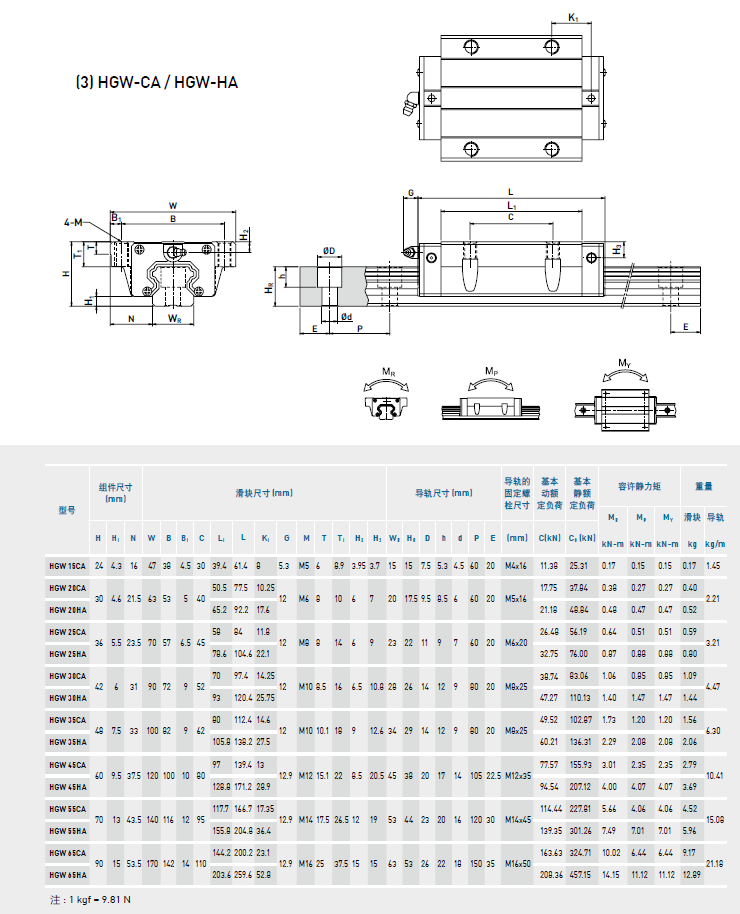

型号尺寸表:



HIWIN上银滑块HGL35HA当直线导轨水平调试好以后,必须用激光干涉仪测量出主直线导轨安装基面,我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm,全行程直线度允许中凸0.03mm。粗糙度要求1.6,外观无铸造缺陷。
