THK滚珠花键

THK中扭矩型滚珠花键

  • 产品类别:THK滚珠花键
  • 产品型号:THK中扭矩型滚珠花键
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:427 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:THK中扭矩型滚珠花键系列优点:因钢球滚动面被加工成与钢球曲率半径大致相等的圆弧沟槽形状,并且为角接触构造,所以在径向和扭矩方向都具有很大的负荷容量。







中扭矩型滚珠花键是在花键轴外圈上设有2~3条突出部,并配有2列(总共4~6列)负荷钢球列分别从左右方将其夹住,可很容易施加予压。
各钢球列通过装在梯型花键内的特殊合成树脂保持器,持续进行整列循环运动,所以,即使将花键轴从梯型花键中抽出,钢球也不会脱落。

【大负荷容量】
因钢球滚动面被加工成与钢球曲率半径大致相等的圆弧沟槽形状,并且为角接触构造,所以在径向和扭矩方向都具有很大的负荷容量。

【旋转方向间隙为“ 零”】
通过采用接触角都为20°的相对的2条钢球列,将花键轴突出部夹住,并施加予压的角接触构造,使旋转方向的间隙可为零,从而提高刚性。

【高刚性】
由于接触角大,并施加恰当的予压,所以能获得很高的扭矩刚性和力矩刚性。

【钢球保持型】
由于使用球保持器,即使将花键轴从梯型花键里抽出,钢球也不会脱落。(LT4、5型除外)

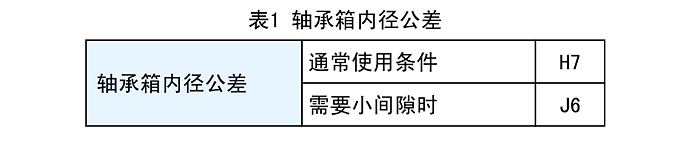

用支撑座配合梯型花键时,通常建议采用过渡配合。如果滚珠花键的精度不需要很高,也可采用间隙配合。

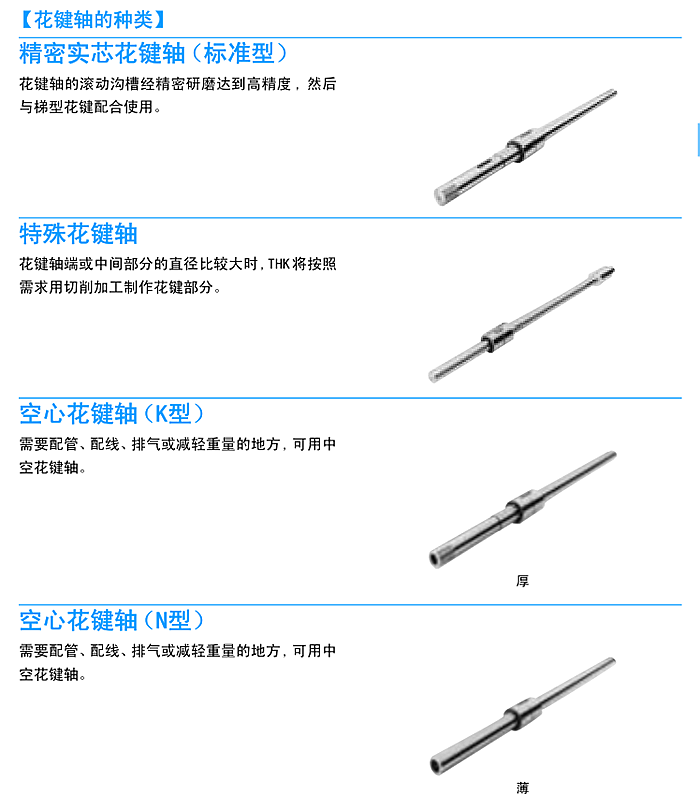

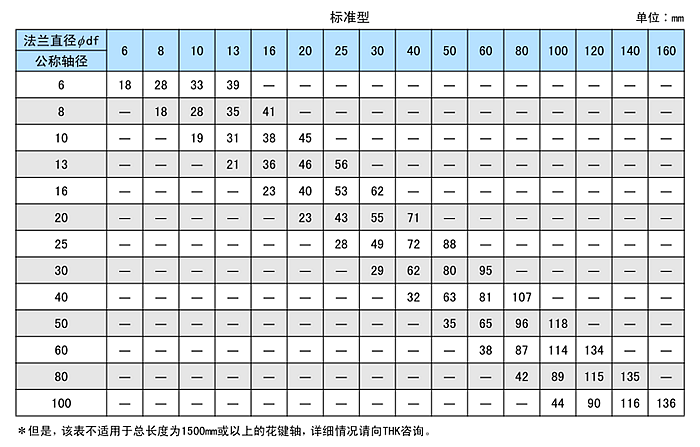

花键轴可分为精密实心花键轴,特殊花键轴和空心花键轴(K型和N型)。

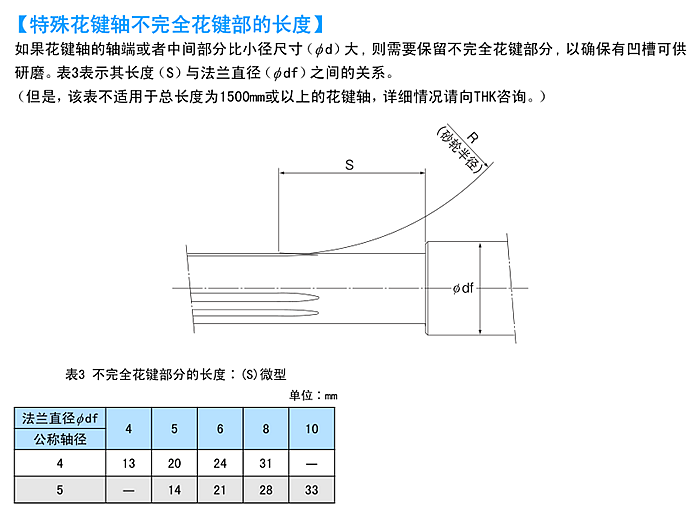

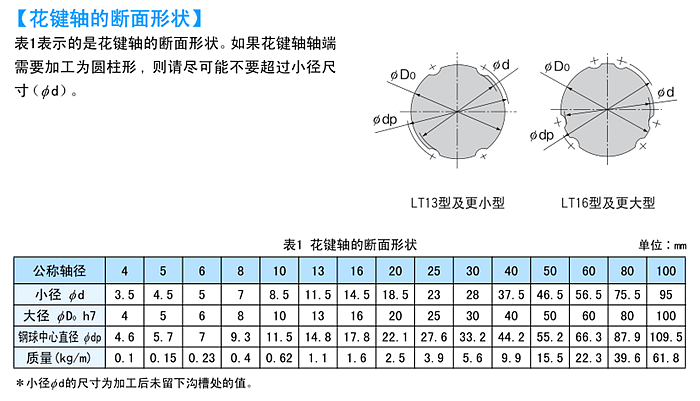

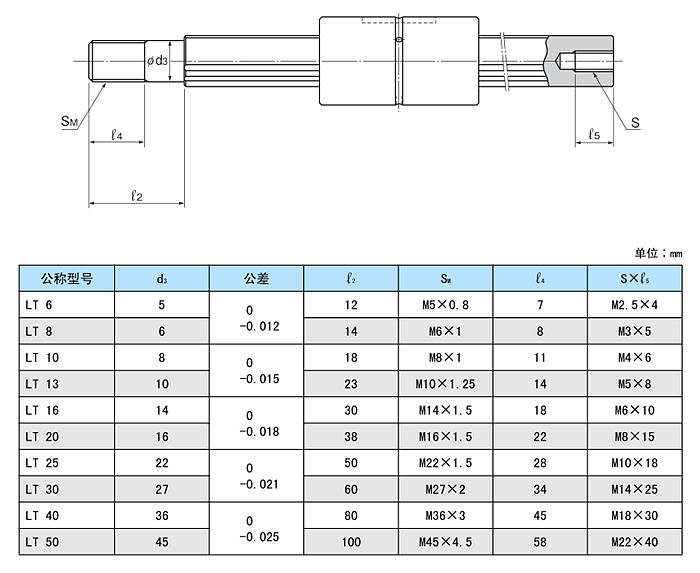

花键轴的形状可根据您的要求而制造,因此在估价或下订单时,请提供一份所需花键轴形状的图纸。

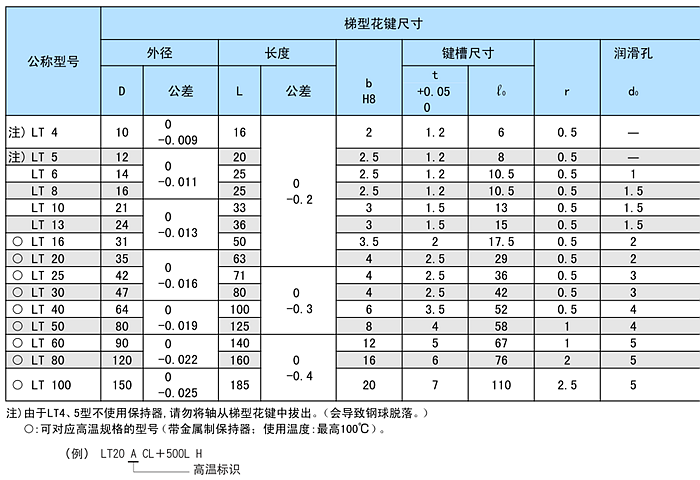

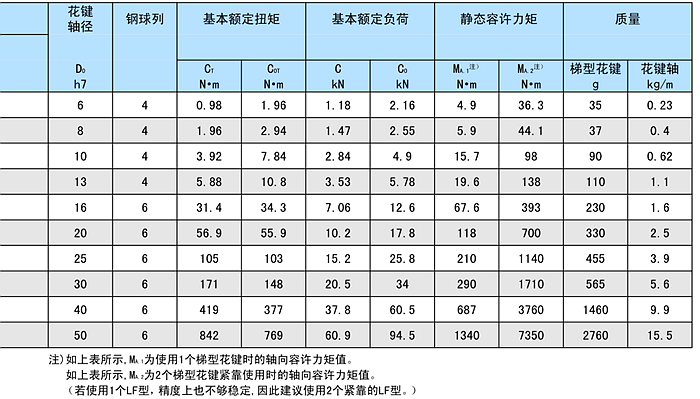

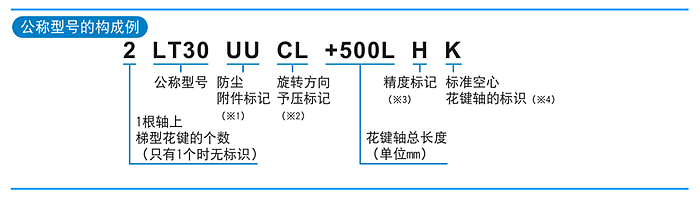

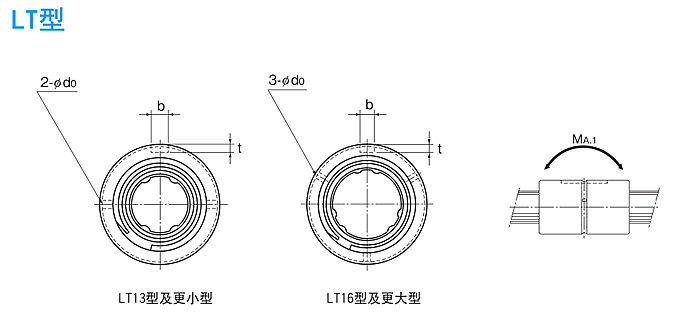

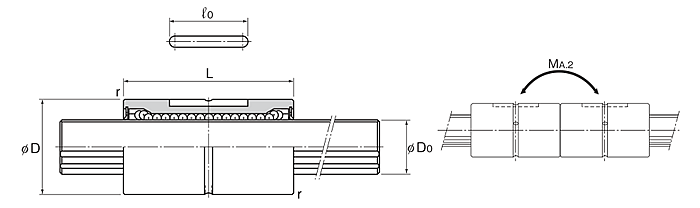

LT4  LT5  LT6  LT8  LT10  LT13  LT16  LT20  LT25  LT30  LT40  LT50  LT60  LT80  LT100

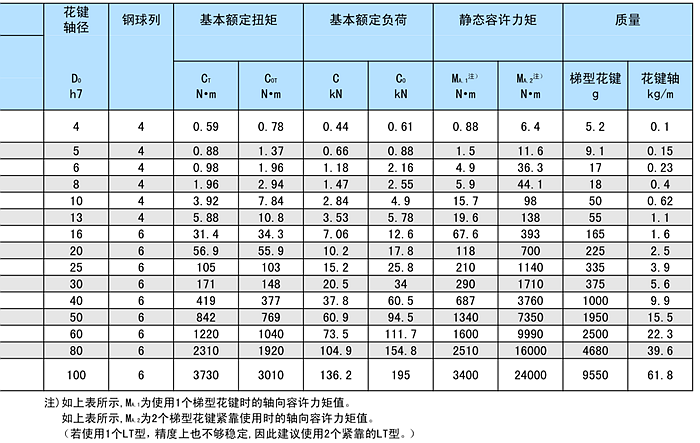

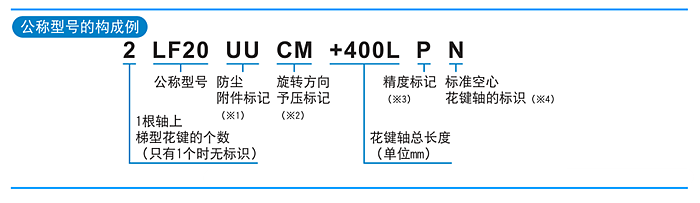

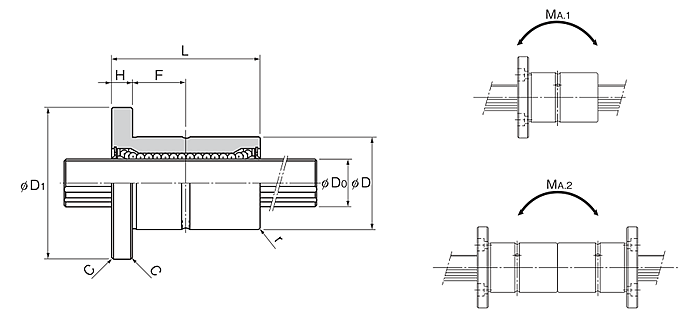

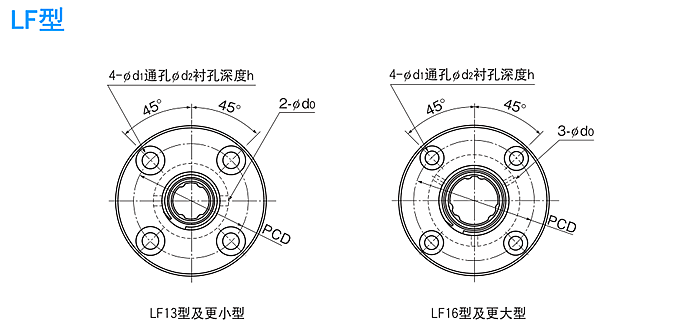

LF6  LF8  LF10  LF13  LF16  LF20  LF25  LF30  LF40  LF50
