优势特点：台湾TBI法兰型滚珠花键SOT015，花键直径15mm，有空心花键轴和实心花键轴之分.TBI滚珠花键应用广泛，如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。

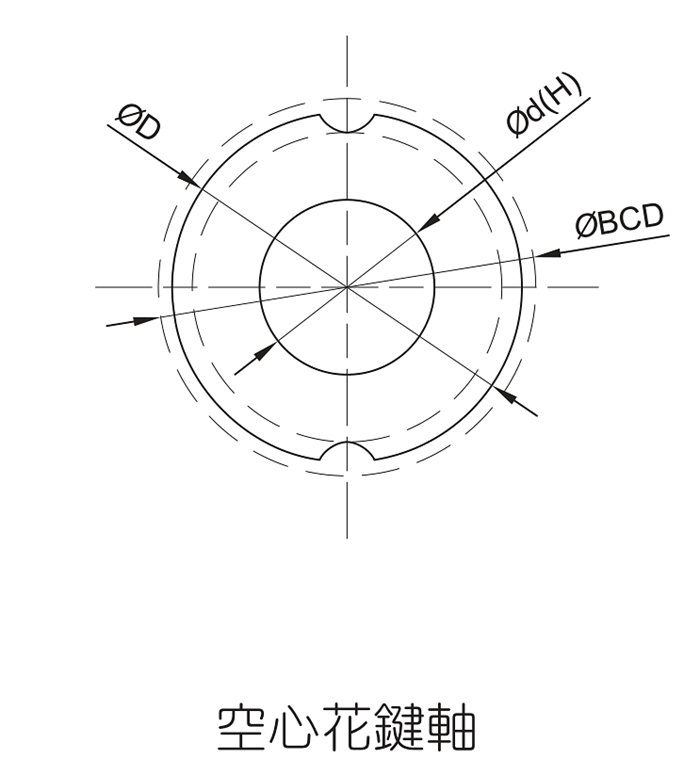

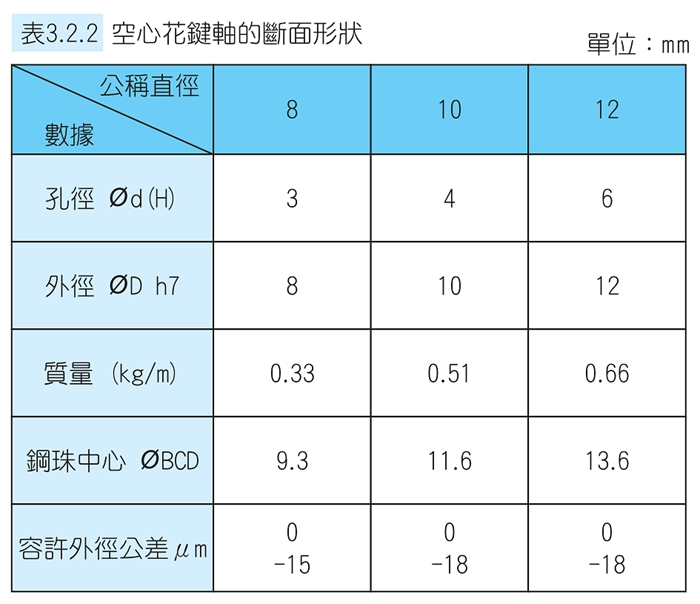

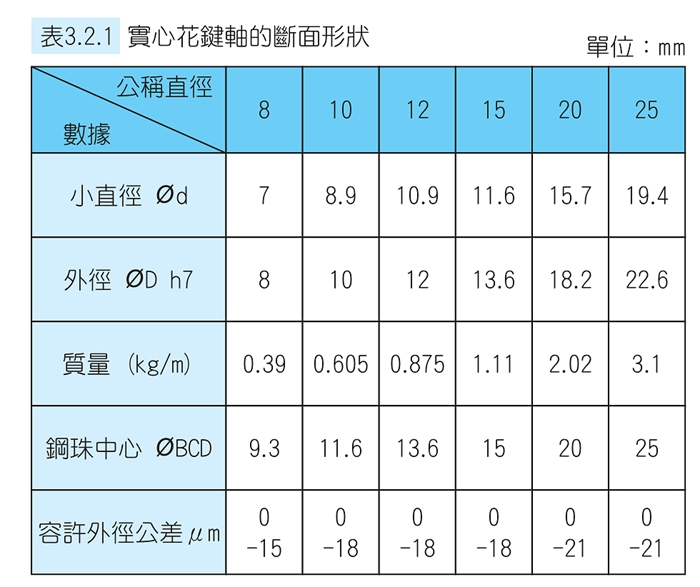

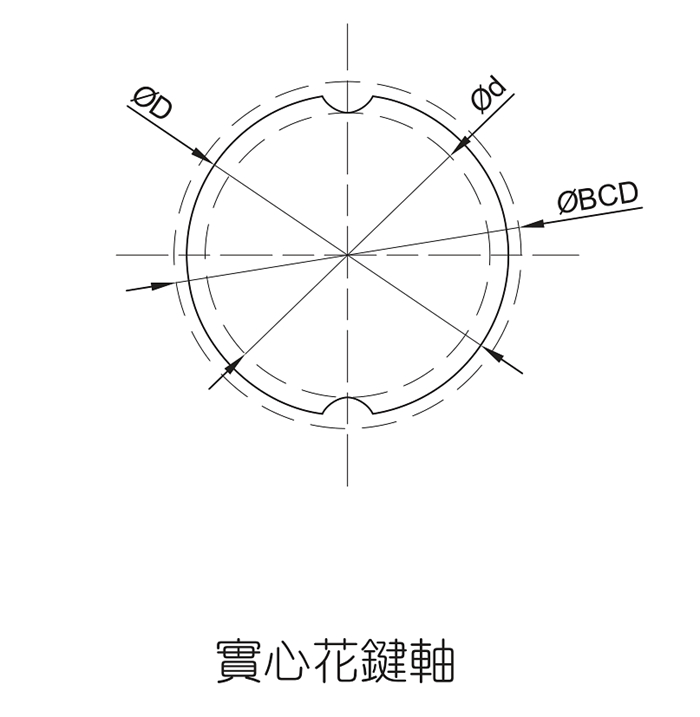

SOF、SOT花键轴的断面形状

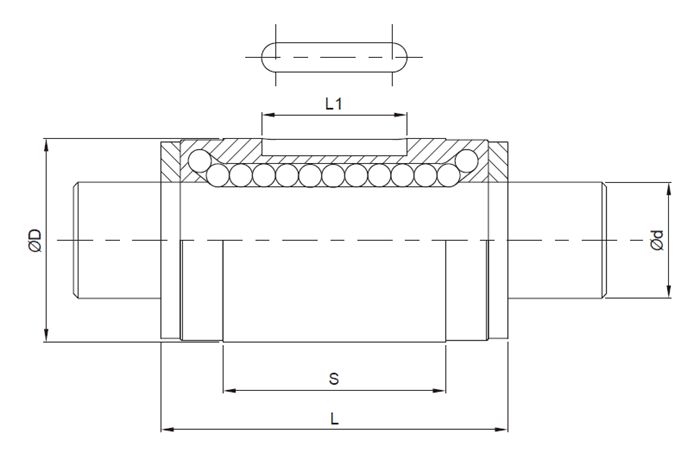

SOT系列尺寸表

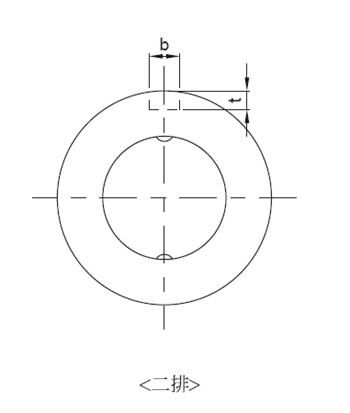

| 型号 | 轴径 | 滚珠列 | 花键轴承套 | j键槽尺寸 | ||||
| d | D | L | S | L1 | b | t | ||
| h7 | H8 |
+0.05 ±0 |
||||||
| SOT015 | 13.6 | 2 | 23 | 40 | 27 | 20 | 3.5 | 2 |
| 型号 | 基本额定负荷 | 基本额定扭矩 | 容许静力矩 | 质量 | ||||
| C | Co | CT | CoT | MA1 | MA2 | 花键外筒 | 花键轴 | |
| kgf | kgf | kgf.m | kgf.m | kgf.m | kgf.m | g | kg/m | |
| SOT015 | 426 | 619 | 3.19 | 4.65 | 2.83 | 15.49 | 59.5 | 1.11 |
TBI花键轴SOT015
1、作用：TBI花键轴SOT015是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的.
2、结构：在TBI滚珠花键轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。
3、应用举例：TBI滚珠花键在制动器、转向机构。 还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。使用时在传递旋转扭矩的同时，在长度方向可以伸缩。
4、材质：40Cr
5、热处理。淬火 表面硬度HRC45--50。
台湾TBI法兰型滚珠花键SOT015，花键直径15mm有空心花键轴和实心花键轴之分.TBI滚珠花键应用广泛，如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。
台湾TBI法兰型滚珠花键SOT015，花键直径15mm有空心花键轴和实心花键轴之分.TBI滚珠花键应用广泛，如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。
