原装进口高刚性静音型WON滑轨H-S系列H30SF-法兰标准型

  • 产品类别:WON导轨
  • 产品型号:H30SF
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:217 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:原装进口高刚性静音型WON滑轨H-S系列H30SF-法兰标准型的组装过程简单,并且其具有互换性。直线导轨在组装的时候只需要依照步骤,再注意几个小细节,就能对其进行组装。直线导轨的润滑构造部位相对简单。当润滑不足时候,课才去两种方法对其进行润滑。

WON直线导轨H-S系列-带刚珠保持链型:

WON直线导轨H-S系列与H系列相同的结构,四方向等负载、具有自动调心能力的正面组合D/F结构设计。钢球保持器把钢球分隔排列,消除了钢球之间的直接摩擦,并有润滑剂的保持能力,因此噪音低、提高循环顺畅性和稳定性,比H系列使用寿命长。



H-S系列特点:

提高摩擦特性,防止钢球之间摩擦的分隔排列,实现了顺畅而稳定的循环运动,即使在高速运行

也能维持低噪音。如使用特殊润滑密封垫片时,实现长时间的使用寿命并长期运行而免维护。



钢球之间的分隔采用树脂制造, 防止钢球之间的碰撞, 维持油膜, 提高使用寿命, 少产生微细粉尘的低发尘型。

WON导轨优秀的品质、高精度、省力效果。

高刚性、高精度, 实现长期稳定的行走精度。

具有自动调心能力, 吸收误差能力强。





原装进口高刚性静音型WON滑轨H-S系列H30SF-法兰标准型的组装过程简单,并且其具有互换性。直线导轨在组装的时候只需要依照步骤,再注意几个小细节,就能对其进行组装。直线导轨的润滑构造部位相对简单。当润滑不足时候,课才去两种方法对其进行润滑。





滑块种类:



预压:

直线导轨的施加预压方式有利用滚动体(钢球或滚柱)消除间隙提高机械性精度, 或利用增加滚动体的直径预先施于预压, 提高直线导轨的刚性, 减少外部负载的变形量。

通常分为间隙(无记号)、G1间隙(轻预压)、G2间隙(重预压)、GS间隙(特殊预压)。



精度规格:



防尘:

为了极大发挥直线导轨的特性和性能,防止外部的异物侵入直线运动系统内部,导致异常磨损并缩短使用寿命。预料可能会有粉尘及异物侵入时,有必要选择有效的密封装置或防尘装置。



WON直线导轨已装有基本的密封,根据需要可以安装金属刮板。

1)专用密封

滑块的两端和底面装有端面密封垫片、侧面密封垫片及内部密封垫片,防止异物侵入滑块内部。

2)金属刮板

金属刮板安装在端面密封垫片外侧,可防止焊接火花或切削屑、飞溅物等异物的侵入。

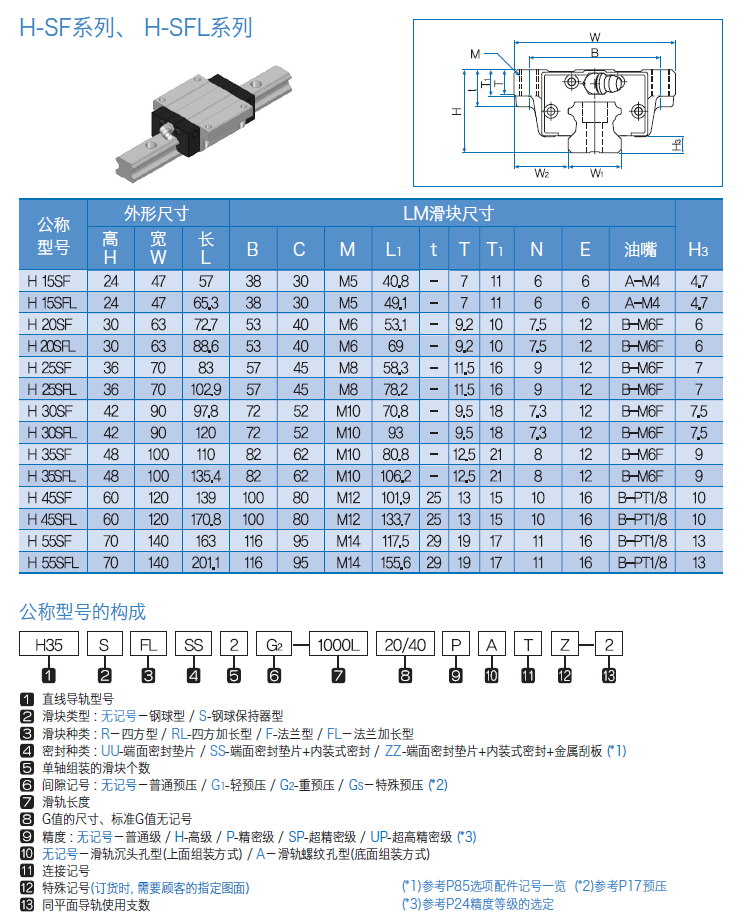

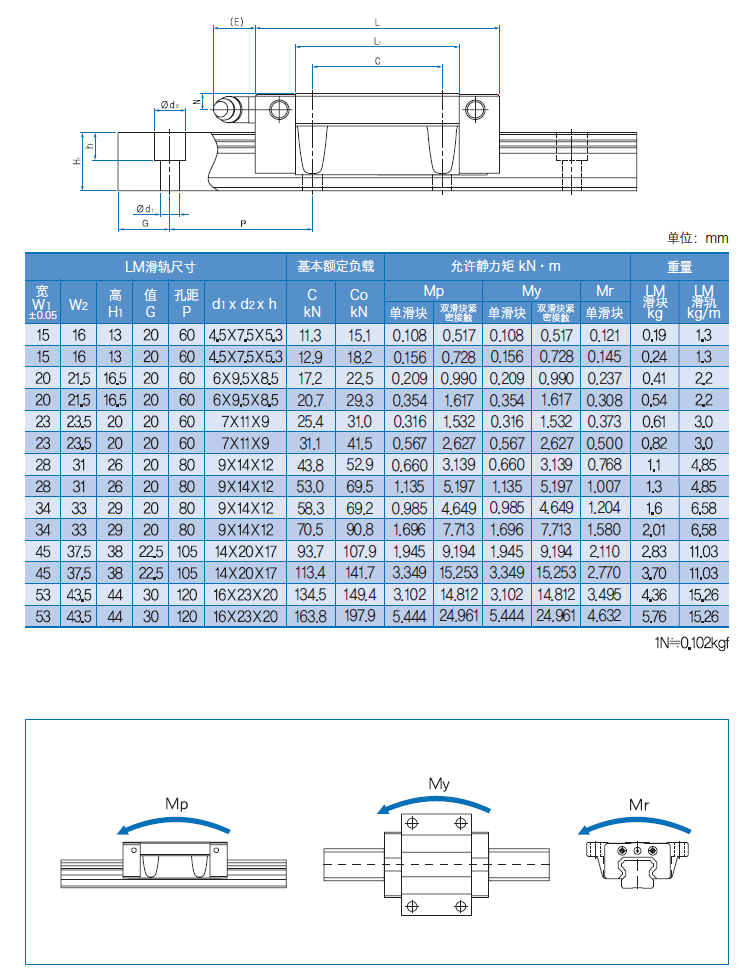

型号尺寸表:
