韩国原装高组装四方加长型WON滑轨滑块H系列H25RL

  • 产品类别:WON导轨
  • 产品型号:H25R
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:483 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:韩国原装高组装四方加长型WON直线导轨H系列H25RL就是因为它的互换性强,即使是滑座出现故障或者精度下降的问题,可以直接购买新的滑座回来替换,而无需将整个直线导轨更换,降低成本开支,还能自行安全可以调节性超强,这是它的优势之一。

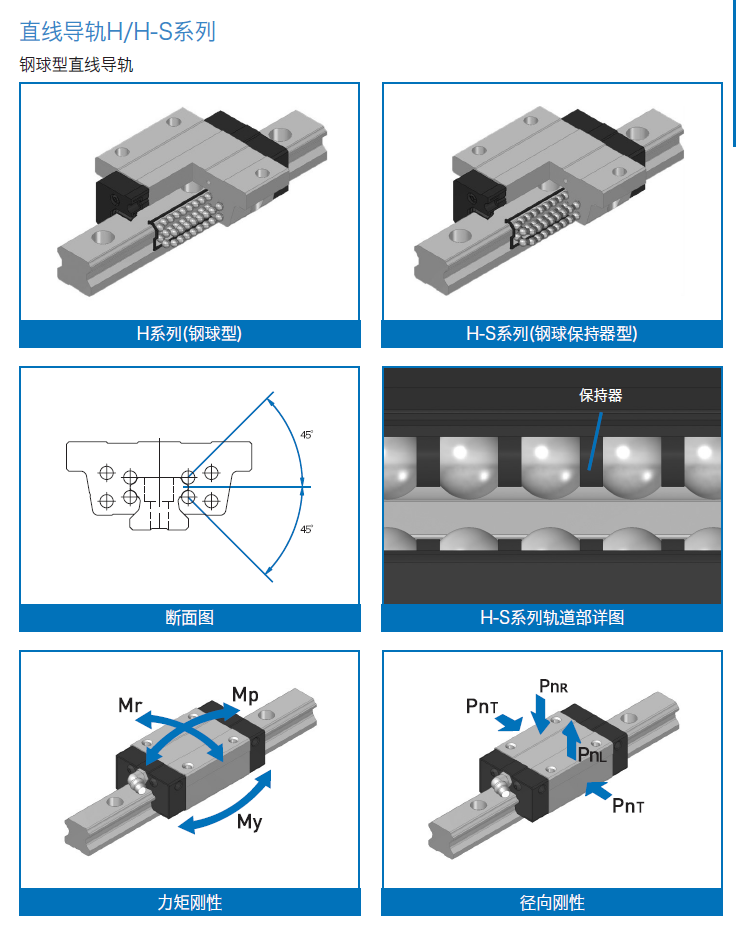

WON直线导轨H系列-高组装直线导轨结构:

WON直线导轨H系列的滑块与滑轨的轨道槽是4列圆弧沟槽结构,滚动体是45°圆弧接触角的设计,可承受径向、反径向、横向4方向等负载,驱动时摩擦阻力小,得到平滑的运动和长寿命。并且施加预压,可提高刚性,对外部负载的变形量也最小化。



H系列特点:

钢球之间的分隔采用树脂制造, 防止钢球之间的碰撞, 维持油膜, 提高使用寿命, 少产生微细粉尘的低发尘型。

优秀的品质、高精度、省力效果。

WON滑轨滑块具有高刚性、高精度, 实现长期稳定的行走精度。

耐磨性好、摩擦阻力小、寿命长。

D/F正面组合结构具有自动调心能力, 吸收误差能力强。

WON线性滑轨为了设计方便, 提供多样化规格。

滑轨和滑块的互换性高, 组装和维修容易。

提高摩擦特性,防止钢球之间摩擦的分隔排列,实现了顺畅而稳定的循环运动,即使在高速运行也能维持低噪音。如使用特殊润滑密封垫片时,实现长时间的使用寿命并长期运行而免维护。



韩国原装高组装四方加长型WON滑轨滑块H系列H25RL就是因为它的互换性强,即使是滑座出现故障或者精度下降的问题,可以直接购买新的滑座回来替换,而无需将整个直线导轨更换,降低成本开支,还能自行安全,可以调节性超强,这是它的优势之一。

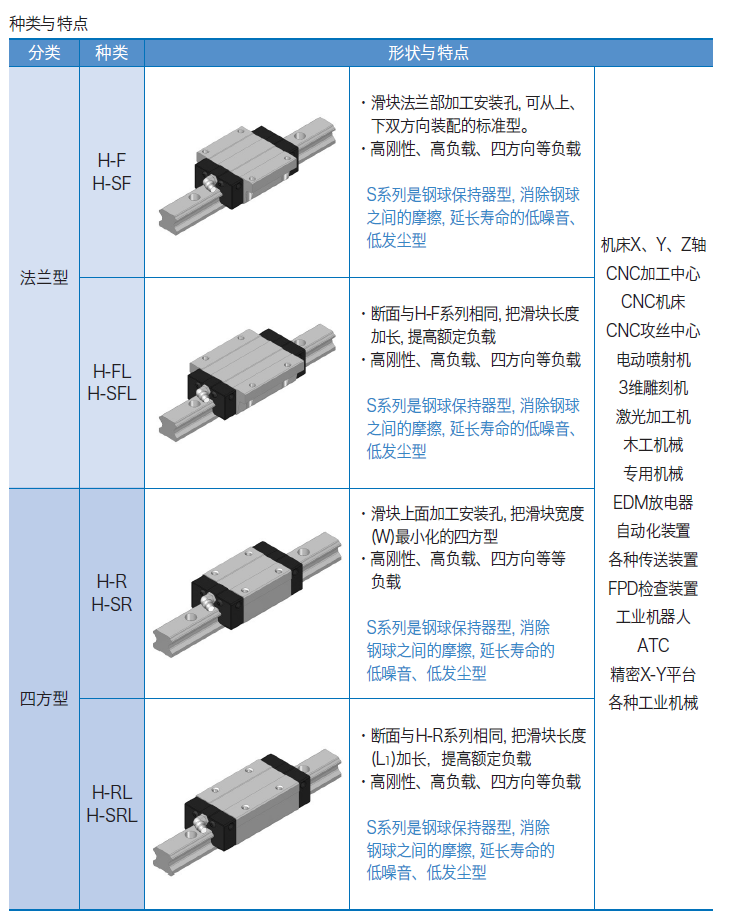

滑块种类:



预压:

直线导轨的施加预压方式有利用滚动体(钢球或滚柱)消除间隙提高机械性精度, 或利用增加滚动体的直径预先施于预压, 提高直线导轨的刚性, 减少外部负载的变形量。

通常分为间隙(无记号)、G1间隙(轻预压)、G2间隙(重预压)、GS间隙(特殊预压)。



精度规格:



防尘:

为了极大发挥直线导轨的特性和性能,防止外部的异物侵入直线运动系统内部,导致异常磨损并缩短使用寿命。预料可能会有粉尘及异物侵入时,有必要选择有效的密封装置或防尘装置。



WON直线导轨已装有基本的密封,根据需要可以安装金属刮板。

1)专用密封

滑块的两端和底面装有端面密封垫片、侧面密封垫片及内部密封垫片,防止异物侵入滑块内部。

2)金属刮板

金属刮板安装在端面密封垫片外侧,可防止焊接火花或切削屑、飞溅物等异物的侵入。

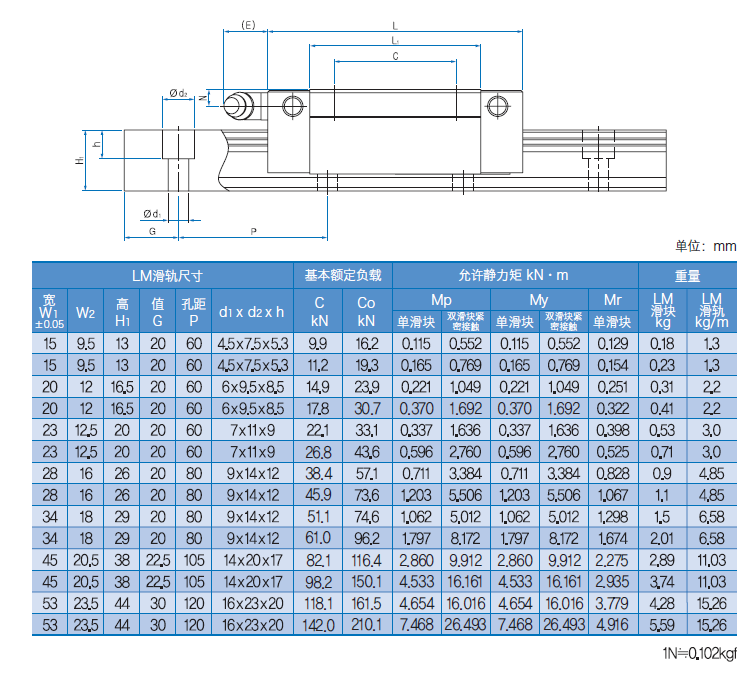

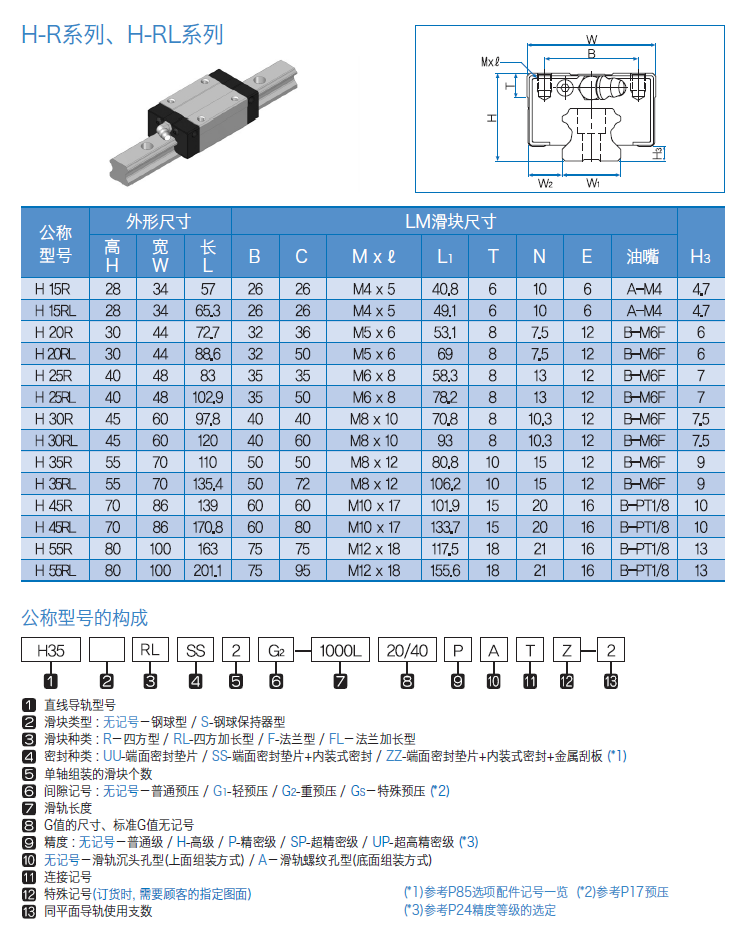

型号尺寸表:
