STAF非链带型直线导轨BGX(H-F)系列

  • 产品类别:STAF导轨
  • 产品型号:BGX直线导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:531 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:STAF非链带型直线导轨BGX(H-F)系列特点。1防尘系统。2运动轻快。3低摩擦阻力。4额定负载较大。5产品稳定性高。


四排珠高刚性等负载设计
四排珠之设计钢珠在滑块与滑轨之间成4点45度角接触,可平衡抵消来自各方向滑块所受的力,不论滑轨呈任何角度装置,各方向之负载能力皆相等,广泛适合各类型机器采用,相较于哥德式二排沟设计,四排珠有着较高刚性,精度及寿命之优势,尤其X 型之四排珠设计拥有自动调心能力,即使装配轨道的桌面产生很大的偏差或装置时出现误差,都能被系统自身消除掉,因而可获得轻快精准的直线运动。


上防尘系统

上防尘系统针对导轨沉头孔之尘埃,利用刮刷片遮蔽导轨沉头孔,使尘埃无法进入循环珠沟,减少异物入侵上排珠的机会。



下防尘系统

下防尘系统针对滑座与导轨之间隙,利用刮刷片遮蔽滑座与导轨之间隙,达到封锁导轨滑座间隙,保障下排珠循环顺畅性。



循环套管静音系统

高分子材质壁管可以大幅度减低滑座于高速运行时的钢珠碰撞声响。

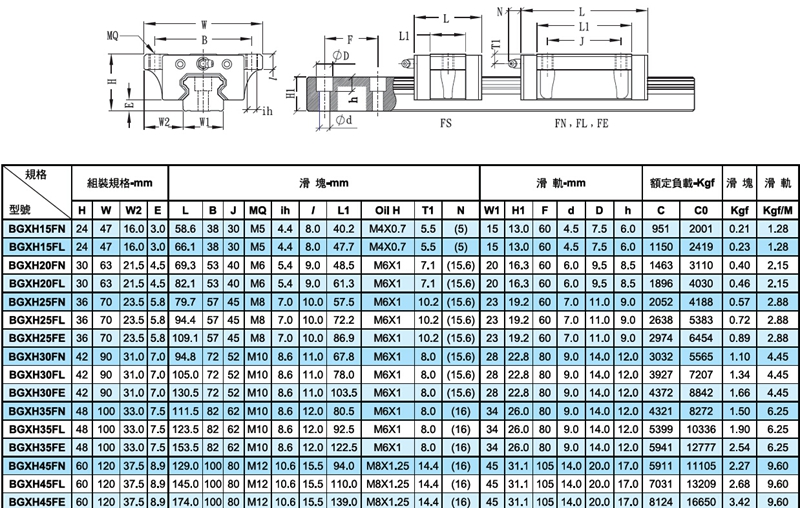

BGXH15FN BGXH15FL BGXH20FN BGXH20FL BGXH25FN BGXH25FL BGXH25FE BGXH30FL BGXH30FN BGXH30FE  BGXH35FL BGXH35FE BGXH35FN BGXH45FN BGXH45FL BGXH45FE
