德国力士乐从下面安装的耐腐蚀的Resist NR II SNS导

  • 产品类别:Rexroth力士乐导轨
  • 产品型号:NR R2047
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:142 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:德国力士乐从下面安装的耐腐蚀的Resist NR II SNS导轨在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。安装工具要合适,直线导轨使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。

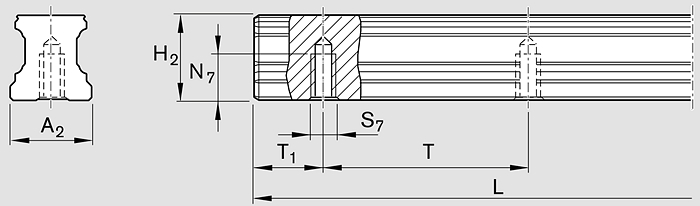

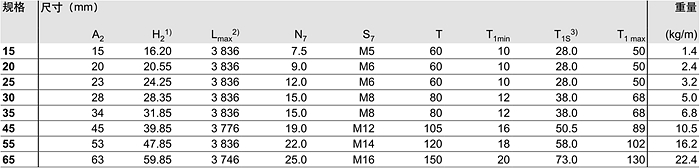

)尺寸H2带防护带

2)对于规格20-45,精度等级N,H和P的滚珠导轨,单段供货长度
  规格20-25:最长可达5816mm
  规格30-35:最最长可达5836mm
  规格45:最最长可达5771mm

3)推荐:首选尺寸T1s,公差±0.75。

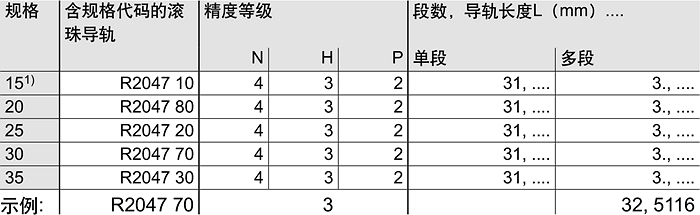

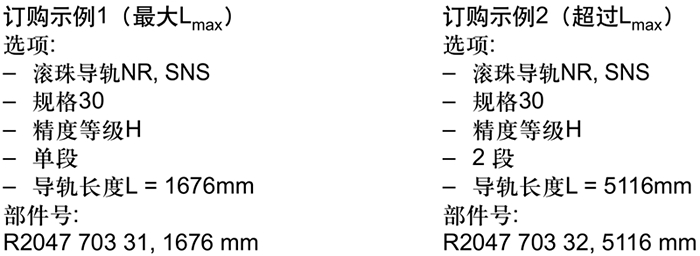

选项和部件号

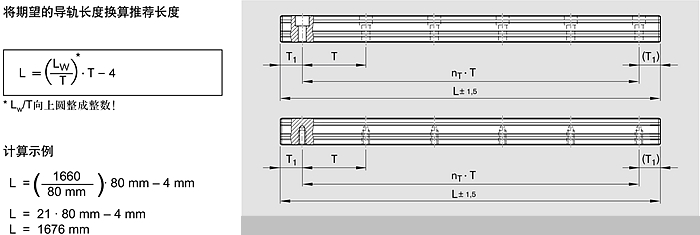

1)导轨的最大长度1856mm,最大安装孔数量nB30





R204710431,1676mm R204710331,1676mm  R204710231,1676mm
R204780431,1676mm R204780331,1676mm  R204780231,1676mm
R204720431,1676mm R204720331,1676mm  R204720231,1676mm
R204770431,1676mm R204770331,1676mm  R204770231,1676mm
R204730431,1676mm R204730331,1676mm  R204730231,1676mm

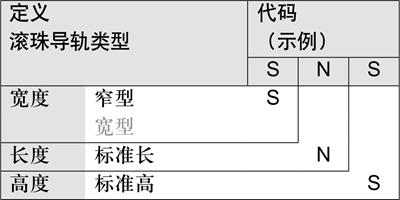

可供货的滚珠滑块的类型代码

德国力士乐从下面安装的耐腐蚀的SNS导轨R2047.0从上面用螺栓安装,配有塑料孔盖

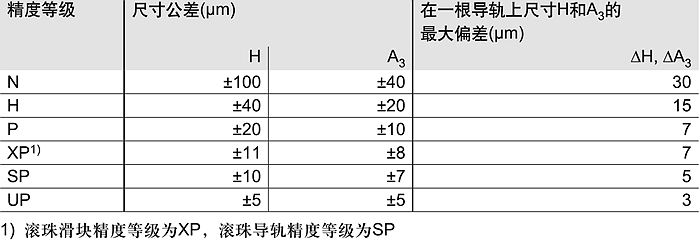

精度等级及其公差

力士乐直线导轨导向系统的SNS导轨共分为五个精度等级。








采用精密加工,可以毫无问题进行互换

力士乐生产的滚珠导轨及滑块具有很高的精度,尤其是在与滚珠接触的滚道区域,每个元件可以随时互换。


钢制材质的滚珠导轨导向系统



工作时滚珠导轨导向系统的平行度误差P1

在无表面镀层的滚珠导轨导向 系统的滑块中部测量的数据.







   1、安装前需检查直线导轨是否有碰伤或者锈蚀的情况。准备安装时需将防锈油清洗干净,并清除设备表面的毛刺、污物及其撞击突起物等。

   2.直线导轨在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。安装工具要合适,直线导轨使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。

   3、需用激光干涉仪测量出主直线导轨安装基面的粗糙度,平面度允许每10m中凸0.05mm,全行程直线度、粗糙度要求1.6,外观无铸造缺陷。
   4、直线导轨的安装基面锁紧螺纹孔的加工,要确认安装螺孔的位置是否正确,各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工,要求选用数控设备定位加工。
   5、直线导轨安装基面与导轨侧基准安装面的倒角处理时,倒角半径要小于或等于3.5mm。

德国力士乐从下面安装的耐腐蚀的Resist NR II SNS导轨在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。安装工具要合适,直线导轨使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。
