优势特点：台湾银泰导轨SMR30E属于滚柱重负荷型，导轨安装孔孔距为40，滑块安装孔为72*52，产品特点，高刚性、长寿命，高精度，高响应性能。

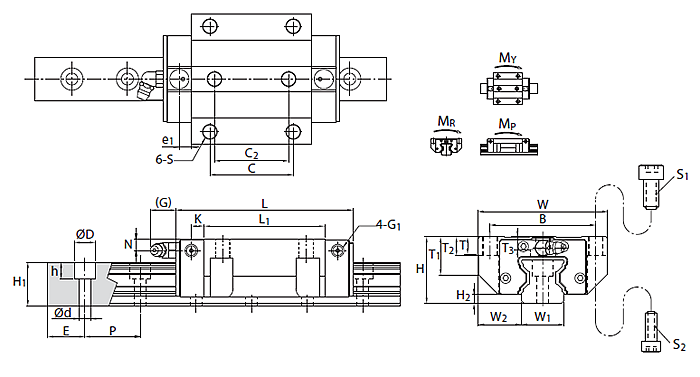

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | C2 | S | L1 | T | T1 | T2 | T3 | N | G | K | E1 | G1 | 油嘴规格 | |||||||
| SMR30E | 42 | 90 | 112.4 | 31 | 6 | 72 | 52 | 44 | M10 | 75.9 | 10 | 21.6 | 13 | 6.7 | 7 | 12 | 8 | 7 | M6 | G-M6 | ||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SMR30E | 28 | 27.5 | 40 | 20 | 14×12×9 | 39.5 | 82.7 | 1.01 | 5.90 | 1.01 | 5.90 | 1.15 | 1.4 | 5 |
银泰导轨SMR30E的润滑与机床直线导轨的防护
银泰直线导轨SMR30E面上进行润滑后，可降低摩擦系数，减少磨损，且可防止导轨面锈蚀，因此必须对导轨面进行润滑。 机床导轨常用的润滑剂有润滑油和润滑脂，前者用于滑动导轨，而滚动导轨两种都能用。
润滑的方式 机床导轨最简单的润滑方式是人工定期加油或用油杯供油。这种方法简单，成本低，但不可靠，机床一般用于调节的辅助导轨及运动速度低、工作不频繁的滚动导轨。 运动速度较高的导i轨大都采用液压泵，以压力油强制润滑。这不但可连续或间歇供油给导轨面进行润滑，且可剩用油的流动冲洗和冷却导轨表面。为实现强制润滑，必须备有专门的供油系统。
