台湾PMI轻载型线性滑块SME35EA

  • 产品类别:PMI银泰导轨
  • 产品型号:SME35EA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:404 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PMI直线导轨滑块SME35EA回流孔特殊设计,钢珠回流孔及回传道由全密式塑胶框架及塑料端盖构成,结构简单,钢珠循环更平稳,噪音底。嵌入式设计,滑块钢体与框架,端盖及密封片之结合方式才嵌入式设计,不须使用螺丝固定,既省结合设计之空间。

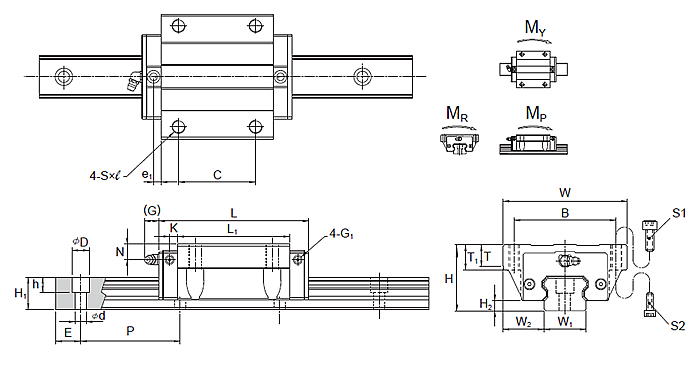

型号 外形尺寸(mm) 滑块尺寸(mm)
高度
H
宽度
W
长度
L
W2 H2 B C S×L L1 T T1 N G K E1 G1 油嘴规格
SME35EA 48 100 120.6 33 8 82 62 M10×15 90 12 15 8 12 5.4 6 M6 G-M6

型号 滑轨尺寸(mm) 基本额定负荷 容许静力矩 重量
宽度
W1
高度
H1
节距
P
E
std.
D×h×d 动负荷C
kN
静负荷Co
kN
Mp
kN-m
My
kN-m
Mr
kN-m
滑块
kg
导轨
kg/m
SME35EA 34 26 80 20 14×12×9 54.7 81.0 1.07 5.25 1.07 5.25 1.41 1.74 6.2



PMI直线导轨滑块SME35EA优点特点:
【通过防止偏移来实现平滑运动】
通过滚柱保持器使滚柱被均匀分隔排列进行循环,因此可以防止滑块到达负荷区时的滚柱偏移,还能最大程度地减少滚动阻力的起伏变动,从而实现平滑而稳定的运动。

【四方向负荷的优化设计】
透过有限元素法FEM的结构应力分析,优化的四列式滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。

【满足短期交货】
通过对轨道与滑块互换产品的系列化,可满足短期交货。

【长期运行而免维护】
使用滚柱保持器可消除滚柱之间的相互摩擦,可使油脂保持在相邻滚柱间的润滑脂袋中。滚柱循环时,润滑脂袋能够提供隔离片和滚柱的接触曲面所必要数量的油脂,从而实现长期运行而免维护。
