优势特点：银泰直线导轨SME15EB属于滚珠链带型，导轨安装孔孔距为60，滑块安装孔为41*26，透过有限元素法FEM的结构应力分析，优化的四列式滚柱45°接触角与高刚性断面设计，除了提供径向、反径向及横方向四方向更高的负荷能力。

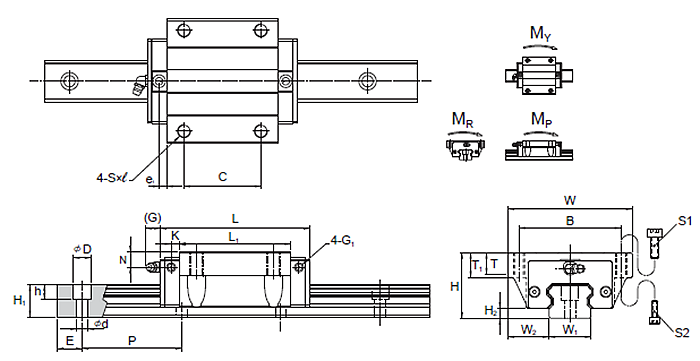

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | T1 | N | G | K | E1 | G1 | 油嘴规格 | |||||||||
| SME15LEB | 24 | 52 | 79.4 | 18.5 | 3.5 | 41 | 36 | M5×8 | 63 | 5.5 | 8 | 5 | 5.5 | 2.7 | - | M4 | G-M4 | ||||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SME15LEB | 15 | 13 | 60 | 20 | 7.5×5.8×4.5 | 15.4 | 27.5 | 0.25 | 1.15 | 0.25 | 1.15 | 0.21 | 0.27 | 1.4 |
银泰直线导轨SME15EB导轨特点：
【通过防止偏移来实现平滑运动】
通过滚柱保持器使滚柱被均匀分隔排列进行循环，因此可以防止滑块到达负荷区时的滚柱偏移，还能最大程度地减少滚动阻力的起伏变动，从而实现平滑而稳定的运动。
【法兰形和方块形】
滑块有5种形状：上下两侧都可以安装的法兰形、宽度窄的方块形和宽度窄且低断面设计的方块形。
【超高负载能力】
通过灵活运用解析技术合理的设计，将最大限度加大了直径、长度的滚子配置在先前标准的剖面尺寸内，超过了其他厂家而实现了世界上最高的超高负载能力，在达到超长寿命的同时也能很好地承受冲击负载。
【长期运行而免维护】
使用滚柱保持器可消除滚柱之间的相互摩擦，可使油脂保持在相邻滚柱间的润滑脂袋中。滚柱循环时，润滑脂袋能够提供隔离片和滚柱的接触曲面所必要数量的油脂，从而实现长期运行而免维护。
