台湾银泰PMI线性滑块SME45SA-滚珠链带型

  • 产品类别:PMI银泰导轨
  • 产品型号:SME45SA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:381 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:银泰直线导轨SME45SA的安装,应该注意方向及位置,直线导轨使用的时间长了,会出现不同程度的磨损,钢球上的作用力就会减弱,这时候就要更换导轨了。

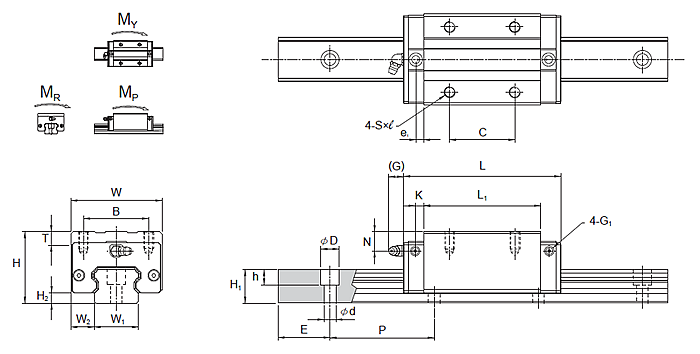

型号 外形尺寸(mm) 滑块尺寸(mm)
高度
H
宽度
W
长度
L
W2 H2 B C S×L L1 T N G K E1 G1 油嘴规格
SME45SA 70 86 140 20.5 10 60 60 M10×20 106 16 20 13.5 8.5 6.1 M6 G-PT1/8

型号 滑轨尺寸(mm) 基本额定负荷 容许静力矩 重量
宽度
W1
高度
H1
节距
P
E
std.
D×h×d 动负荷C
kN
静负荷Co
kN
Mp
kN-m
My
kN-m
Mr
kN-m
滑块
kg
导轨
kg/m
SME45SA 45 32 105 22.5 20×17×14 72.7 105.8 1.67 7.82 1.61 7.82 2.41 3.06 10.5


银泰直线导轨SME45SA导轨特点
【适当的摩擦力】
通过将4点接触和2点接触均衡地组合,以恰当的预压确保刚性,实现了适当的摩擦力。

【四方向均等负载型】
由于将接触角设为45°,以4列可承受上下左右任意方向的负载,具有相等的刚性、负载能力,所以可称为均衡性良好的设计。

【冲击负载】
因总是以4列承受来自上下左右任意方向的负载,设计为比其他直线导轨承受负载列数多、抗冲击负载能力强的结构。

【精度高】
由于中间的哥特式圆弧沟槽测定滚子易于固定,使沟槽的精度测定准确易行,从而能高精度地稳定加工。
