原装进口机械用高精度NB微型线性滑轨SEBS9B_SEBS9BS_SEBS9BY-带钢珠保持架

  • 产品类别:NB导轨
  • 产品型号:SEBS9B_SEBS9BS_SEBS9BY
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:387 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:原装进口机械用高精度NB微型线性滑轨SEBS9B_SEBS9BS_SEBS9BY-带钢珠保持架导轨面的亚青取决于导轨的支撑面积和载荷,设计的时候应该保证导轨工作面的最大压强不超过允许值。与传统的滑动导引相较,滚动导引的摩擦系数可降低至原来的1/50,由于起动的摩擦力大大减少,相对的较少无效运动发生,故能轻易达到μm级进给及定位。



NB滚动导轨SEB型是钢球在2线路的轨道槽内进行滚动的直线运动轴承。也是滚动导轨中最小型、轻量的,因此,可适用于机械及装置的小型化、轻量化。



●结构与特征:

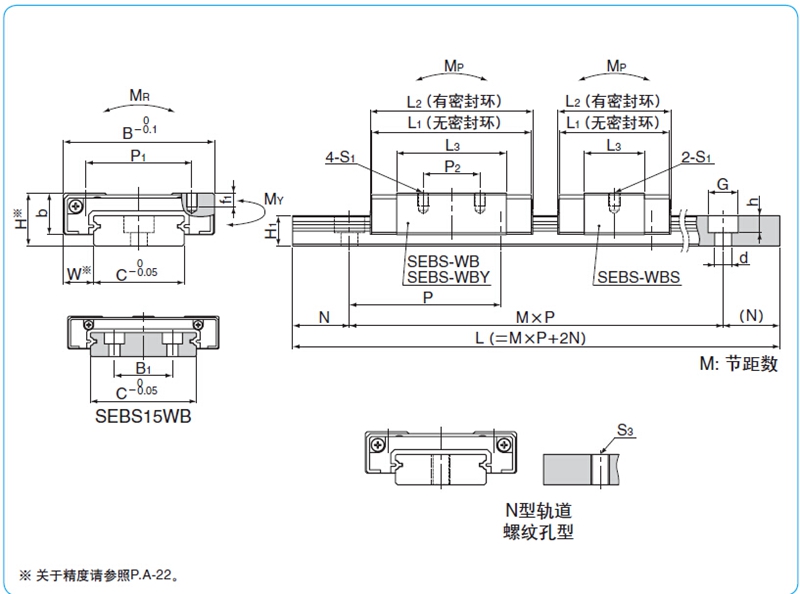

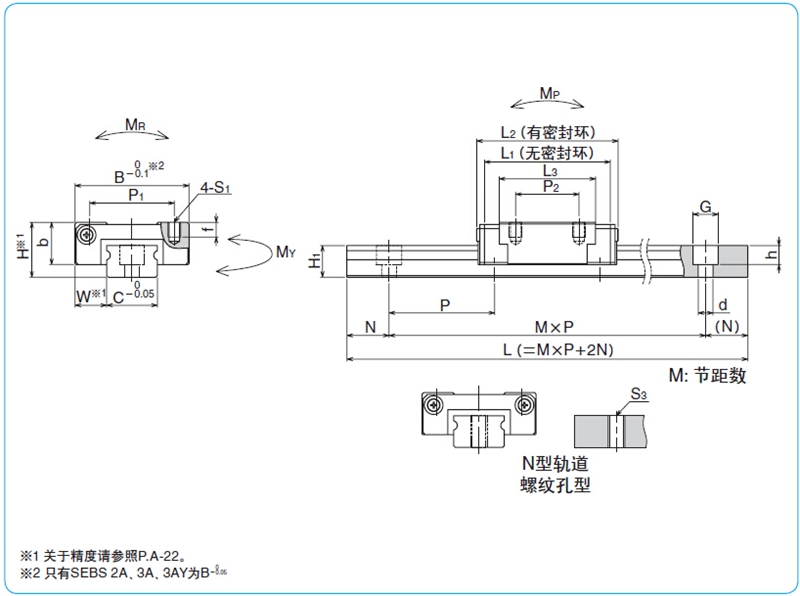

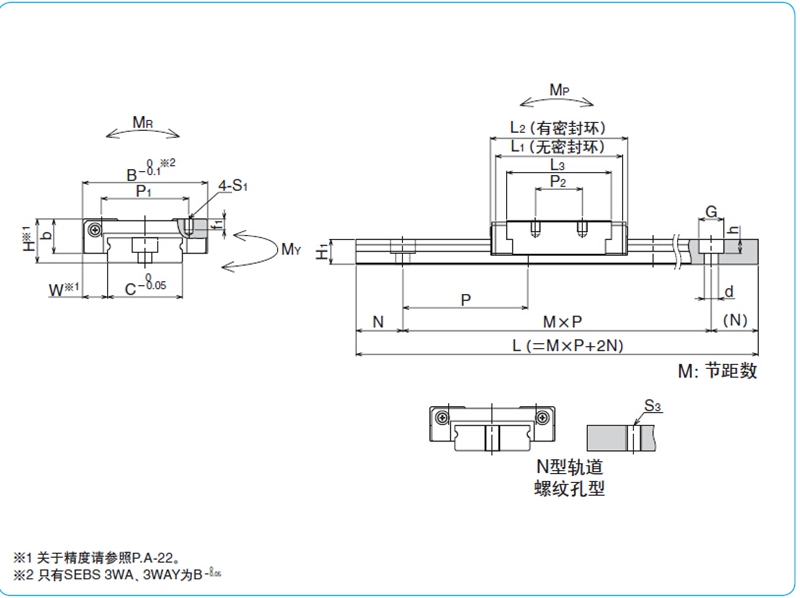

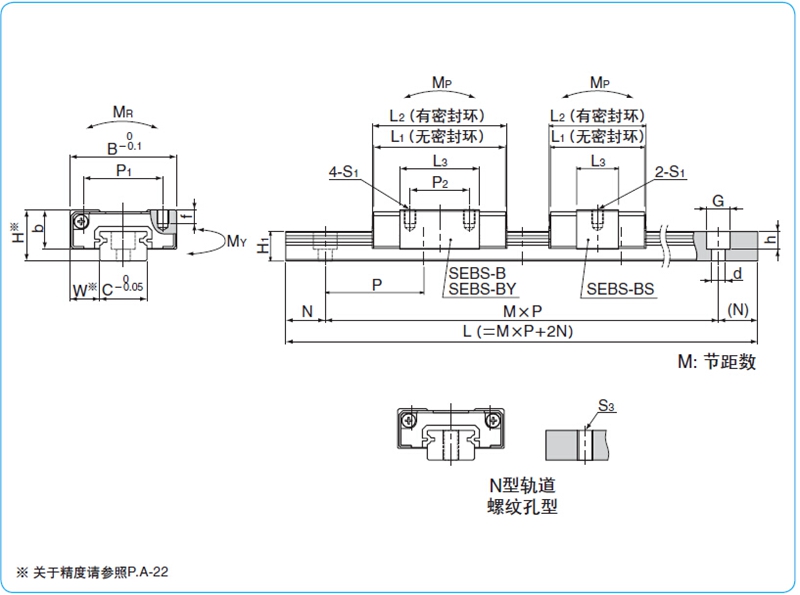

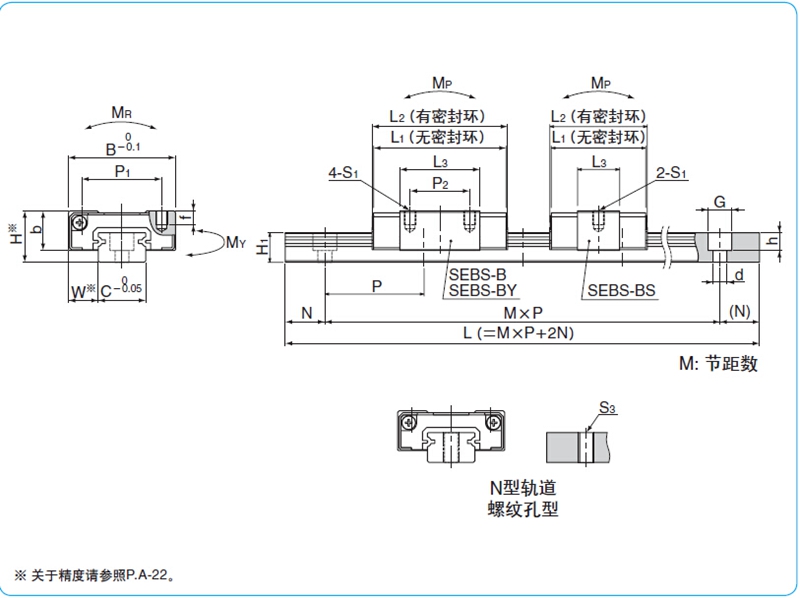

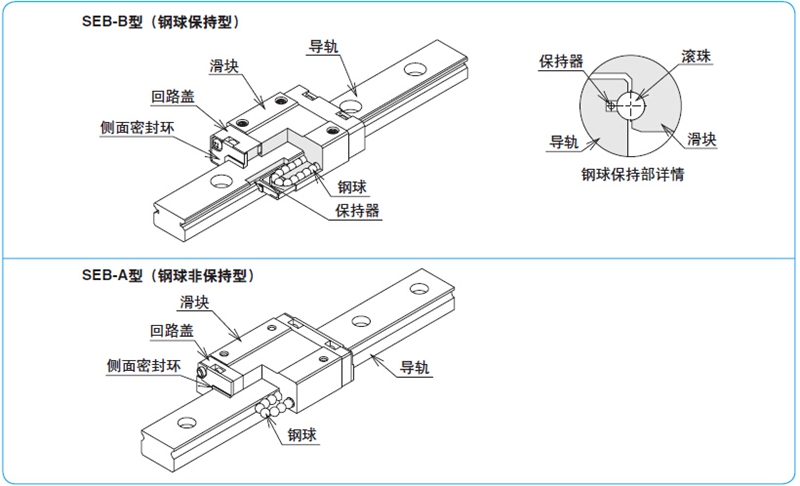

NB滚动导轨SEB型是由具有经过精密研磨加工的双轨道槽的轨道和滑块构成,滑块进而又由本体、钢球、回路盖构成。



【钢球保持型】

钢球保持型的SEBS-B型可将轨道与滑块分离,组装变得更加容易,且能降低成本。

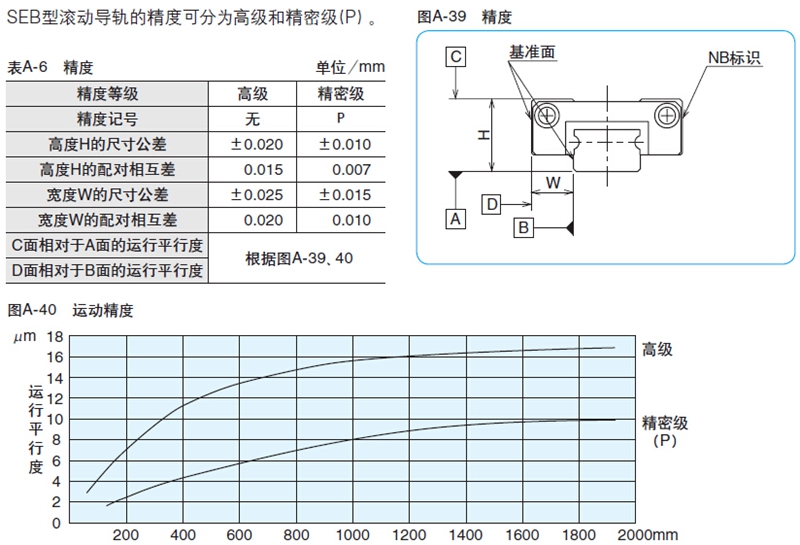

【出色的平面行走精度】
采用径向方向负荷能力较强的钢球接触结构,因此承受径向载荷作用时径向方向上的变位量较少,可以获得稳定的行走精度。

【自动调心能力】
由于独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。

【小型化、重负荷】
因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。

【出色的耐久性】
即使在预压或偏置负荷作用之下,钢球的差动滑动量也抑制在最低限度,实现了高耐磨损性和精度的长期维持。



原装进口机械用高精度NB微型线性滑轨SEBS9B_SEBS9BS_SEBS9BY-带钢珠保持架导轨面的亚青取决于导轨的支撑面积和载荷,设计的时候应该保证导轨工作面的最大压强不超过允许值。与传统的滑动导引相较,滚动导引的摩擦系数可降低至原来的1/50,由于起动的摩擦力大大减少,相对的较少无效运动发生,故能轻易达到μm级进给及定位。
