ABBA重载型直线导轨BRH25CL

  • 产品类别:ABBA导轨
  • 产品型号:BRH25CL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:323 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:ABBA重载型直线导轨BRH25CL为重载系列导轨,组合高度为36mm,安装孔尺寸为57*45,ABBA直线导轨使用非常广泛但种类很多,方型四排高珠导轨用于一些大型机床设备,如平面磨床,切片机、线切割等。

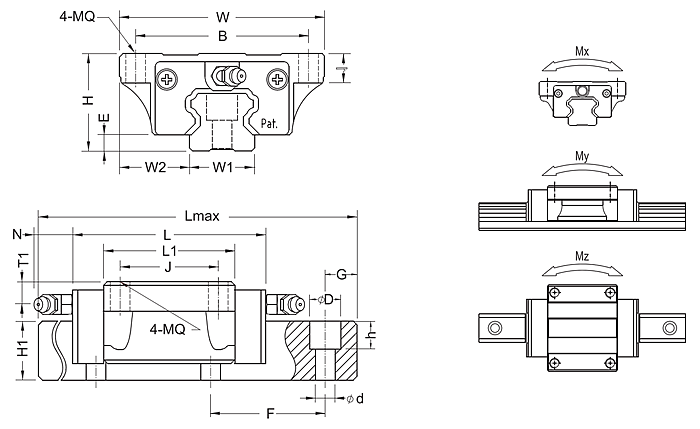

型号 组合尺寸(mm) 滑块尺寸(m,m) 导轨尺寸(mm)
H W W2 E L B×J MQ×1 Li 油孔 T1 N W1 H1 F d×D×h
BRH25CL 36 70 23.5 7 110.1 57×45 Ø7×12 79.1 M6×1 7.8 15.6 23 22 60 7×11×9
型号 基本负荷(kgf) 容许静力矩(kgf*m) 参考数据(mm) 重量
静额定负荷 动额定负荷 Mx My Mz Lmax G 滑块(kg) 导轨(kg/m)
BRH25CL 2600 4600 52.9 45.5 45.5 4000 20 0.72 3.6




 ABBA重载型直线导轨BRH25CL为重载系列导轨,组合高度为36mm,安装孔尺寸为57*45,ABBA直线导轨使用非常广泛但种类很多,方型四排高珠导轨用于一些大型机床设备,如平面磨床,切片机、线切割等。
