优势特点：台湾ABBA高稳定性线轨BRX25BL为自润系列导轨，组合高度为30mm，安装孔尺寸为35*50，ABBA直线导轨标准配备之端面密封片设计，可有效构成密闭防尘，提高产品寿命，并减低润滑液损耗，确保长时间润滑效果。特殊设计之密封唇，能兼顾低摩擦力，不影响运行顺畅度。

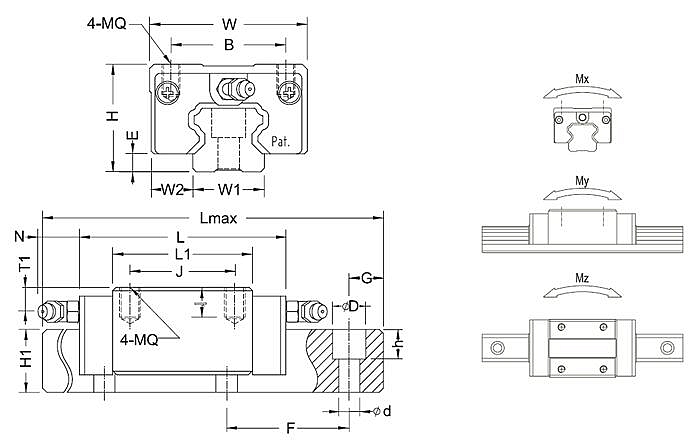

| 型号 | 组合尺寸(mm) | 滑块尺寸(m,m) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BRX25BL | 30 | 48 | 12.5 | 7 | 110.1 | 35×50 | M6×9.6 | 19.1 | M6×1 | 5 | 6.5 | 23 | 22 | 60 | 7×11×9 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BRX25BL | 2996 | 5600 | 50.4 | 44.8 | 43.4 | 4000 | 20 | 0.5 | 3.6 | ||
ABBA直线导轨BRX25BL一端固定，另一端支承。固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。
台湾ABBA高稳定性线轨BRX25BL为自润系列导轨，组合高度为30mm，安装孔尺寸为35*50，ABBA直线导轨标准配备之端面密封片设计，可有效构成密闭防尘，提高产品寿命，并减低润滑液损耗，确保长时间润滑效果。特殊设计之密封唇，能兼顾低摩擦力，不影响运行顺畅度。
