导轨滑块正确安装方式

时间:   来源: 创威达   浏览量: 6969 次

导轨滑块正确安装方式

导轨作为数控机床的进给传动链,其装配形式和精度决定了数控机床的定位精度,也影响着进给轴插补运行的平稳性。如何正确安装导轨和滑块是我们今天要讲的新话题,一起来研究吧!



常见安装直线导轨的模式有:

直线导轨能承受上下左右方向的负荷,因此可根据机台结构与工作负荷方向配置直线导轨。

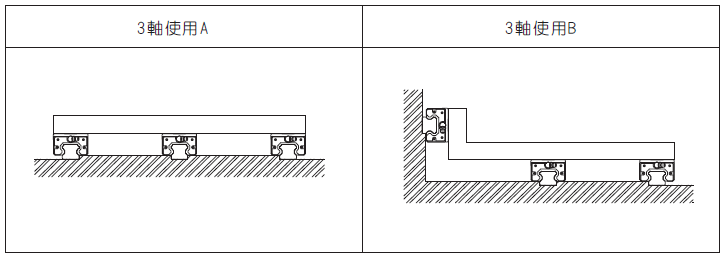

1. 三轴使用A
2. 三轴使用B

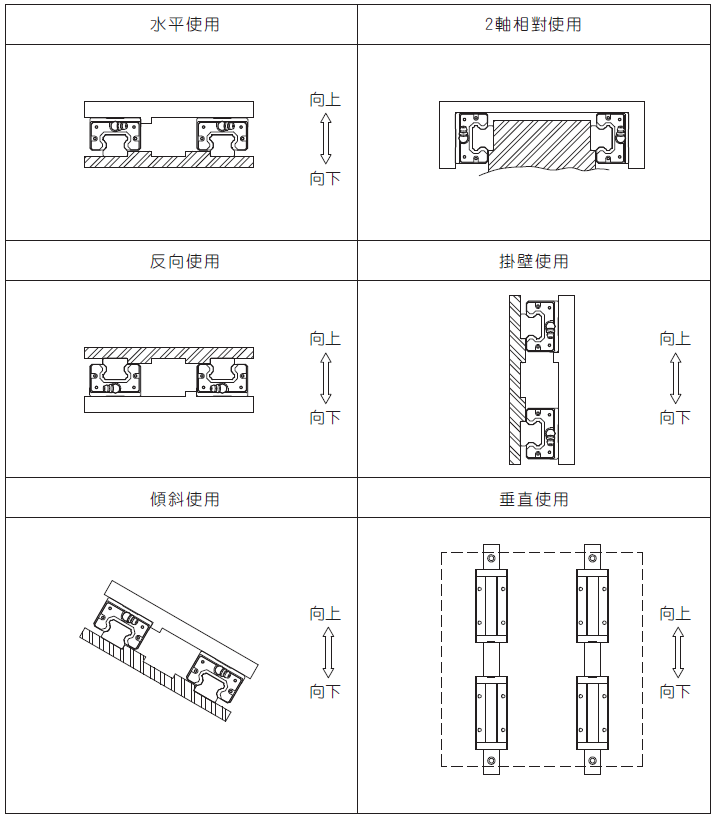

3. 水平使用
4. 两轴相对使用
5. 反向使用
6. 挂壁使用
7. 倾斜使用
8. 垂直使用

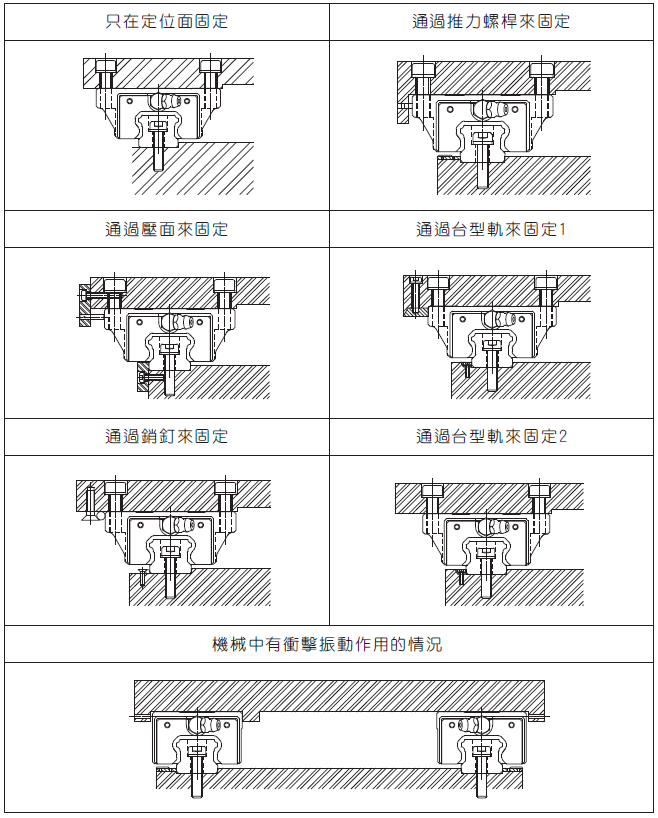

常用直线导轨固定方式:
1. 只在定位面固定
2. 通过推力丝杆来固定
3. 通过压面来固定
4. 通过台型轨来固定1
5. 通过台型轨来固定2
6. 通过销钉来固定
7. 机械中有冲击振动作用的情况下




滑轨和滑块的安装:


滑轨的安装:

首选让安装师傅带上新的手套,清除干净安装基准面上的毛边,凹痕及污物。然后将滑轨轻轻地装在床身上后锁紧装配螺丝,将滑轨与安装面紧密地靠紧。(注意:床身的基准面要与滑轨有标记线的一侧相接触)。之后按顺序将滑轨的定位螺丝锁紧,使滑轨与转向安装面紧密相接。然后使用扭矩扳手,将装配螺丝从中央位置开始向端部按照顺序锁紧。最后将导轨专用防尘盖一点一点地敲入装配螺丝孔,直到与滑轨的上面同一平面为止。

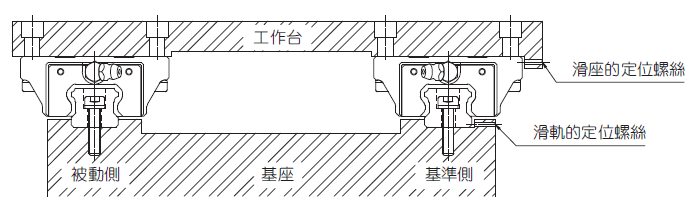

滑块的安装

机床安装师傅首选应带上新的手套,然后将工作台慢慢地装在滑块上,螺丝非正式锁紧。(通过定位螺丝将滑块的基准侧与工作台侧面基准面接触,使工作台定位)。最后,正式锁紧基准侧和被动侧的装配螺丝安装完成。

注意:按对角线所标示的顺序将装配的螺丝锁紧,进行使工作台更加均衡的固定。此方法对于找出滑轨的直线度并不费时,且不需要加工用于固定的定位销,因此,可大幅度缩短安装时间。
