银泰线性滑轨精度设计表现

  银泰线性滑轨是精密机械高精传动部分,主要起到整个机床的导向和定位的作用。为了提高机械系统的灵敏度,减少运动阻力,提高运转精度和产品稳定性,对线性滑轨的精度设计和功能上有了更高的要求。银泰线性滑轨为了满足更多的高精机械传动要求,在精度设计方面严格要求自己。

一、银泰线性滑轨精度设计:
  PMI线性滑轨的精度可分为行走平行度,宽度的尺寸容许差,高度的尺寸容许差,一根滑轨上装几个滑块或是同一平装平面上安装有几根滑轨时,限定了各型号的规格高度、宽度的成对相互差。

  导轨行走平行度:

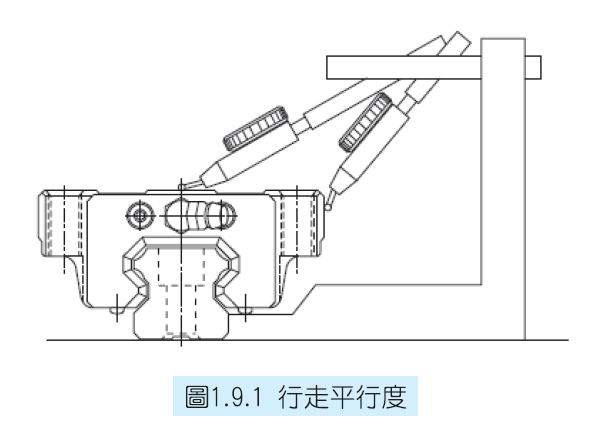

将滑轨固定在基准面上,让滑块在滑轨全长上运动时,测量滑块与滑道基准面之间的平行度误差。

  直线导轨高度的成对相互差:
多条直线导轨组合在同一个平面上各个滑块的高度尺寸的最大值与最小值之差。

  直线导轨宽度的成对相互差:
装在同一根滑轨上的每个滑块与滑轨间的宽度尺寸的最大值与最小值得差。





二:银泰线性滑轨精度效果--平均化
  在导轨中装入了合适大小的钢球,采用了无间隙的紧密结构,当多根导轨并列使用的时候可以形成了多轴精密的导向结构,因此滑轨可以将加工及装配时产生的平坦度,平行度、直线度等误差平均化吸收的特性。

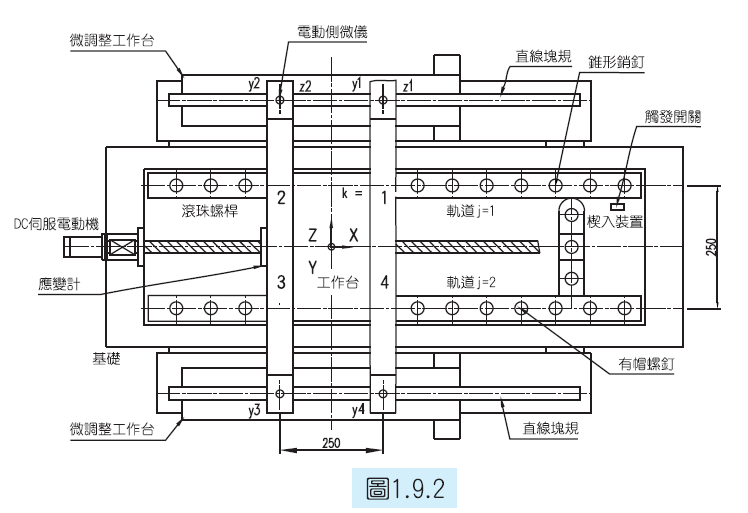

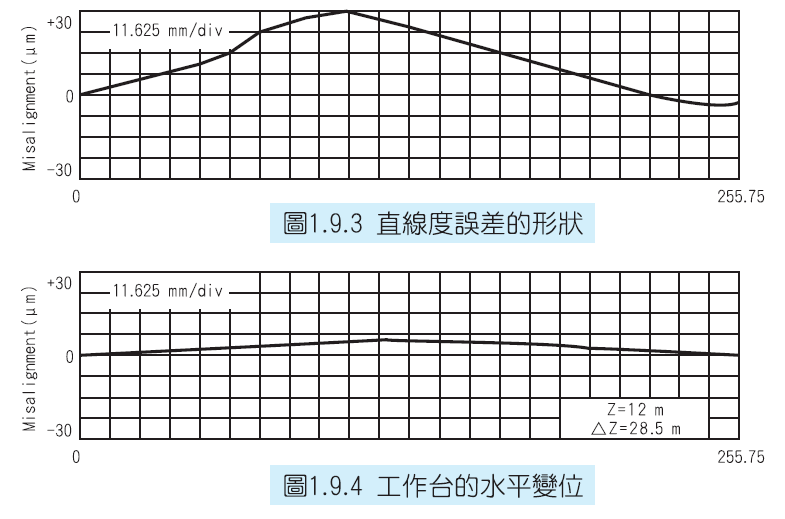

  线性滑轨平均化效果的大小受滑轨的预压量、误差长度、大小、多轴的影响。例如像工作台,对两方中任何一方的轨道给予直线度误差,直线度误差的大小与工作台实际的运动精度。(左右方向的直线度)表示在下图中。如此,通过应用平均化特性,可以很容易获得高运动精度的导向构造。
