滚珠花键加工图纸画法

时间:   来源: 创威达   浏览量: 739 次

滚珠花键加工图纸画法

摘要:滚珠花键采购时需提供图纸才能加工,请在采购前确认以下项目,并出一份详细的图纸给供应商。

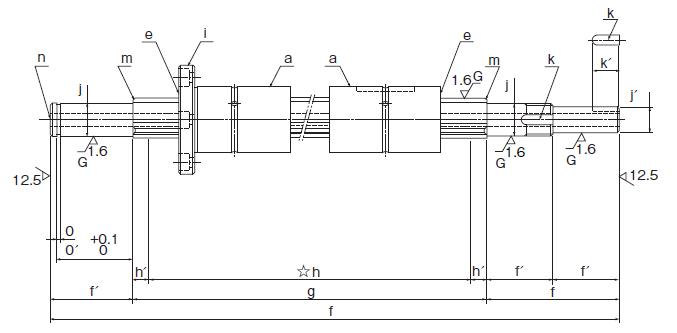

【滚珠花键出加工图纸前需提供了解项目】

a. 要装入的花键品牌和型号

b. 花键母的数量

c. 旋转方向间隙(预压)

d. 滚珠花键的精度

e. 是否有密封挡板(一端有密封挡板时,密封挡板的朝向)

f. 滚珠花键的总长度(各部分尺寸是否齐全,合计尺寸是否正确)

g. 滚珠花键部有效行程长度

h. 淬火范围(请在必要的地方标注,并指明淬火目的)

i. 法兰的方向(法兰型),圆筒型则不标注

j. 花键轴端形状

k. 滚珠花键与花键轴端形状的位置关系(滚珠花键的键槽、法兰的安装孔)

l. 各部位倒角的表示

m. 花键轴端的倒角形状

n. 花键轴上有贯穿孔时,其用途的说明

o. 止动环装配槽

p. 最大制造长度

q. 是否有其他先例
