螺母旋转式滚珠丝杆安装范例



螺帽旋转式滚珠丝杆是通过在螺帽的外径上装配合适的轴承外套使之产生运转动作,经过螺帽旋转或停止的运动,就能通过一根轴产生旋转或螺旋的运动。这种丝杆常常被用于旋转运动与直线运动的精密组合装置上。下面我们来了解一下螺帽旋转式丝杆的两种安装方式吧。


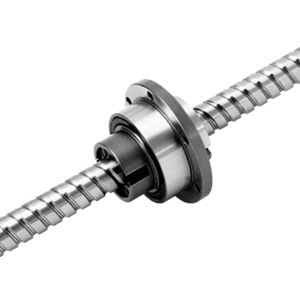

螺母旋转式滚珠丝杆安装范例(以TBI品牌RFBY的安装来举例)



RFBY安装范例一

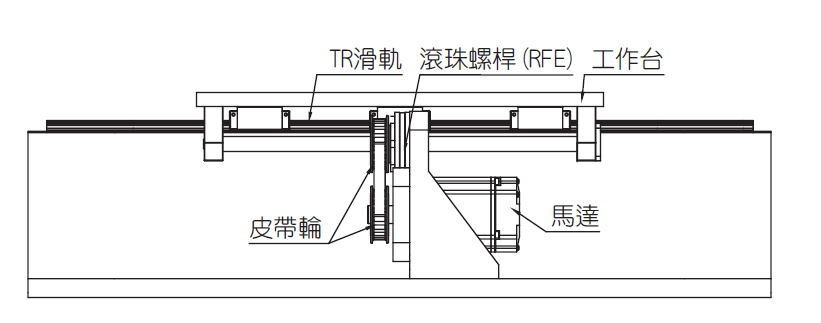

螺帽固定,螺杆轴不固定。(适用于长工作台)



RFBY安装范例二

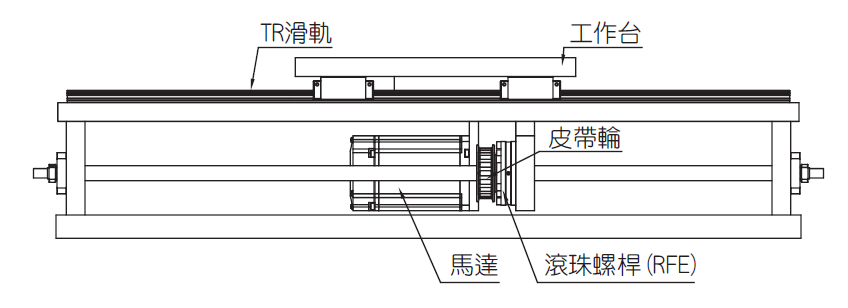

螺母不固定,螺杆轴固定。(适用于短工作台)

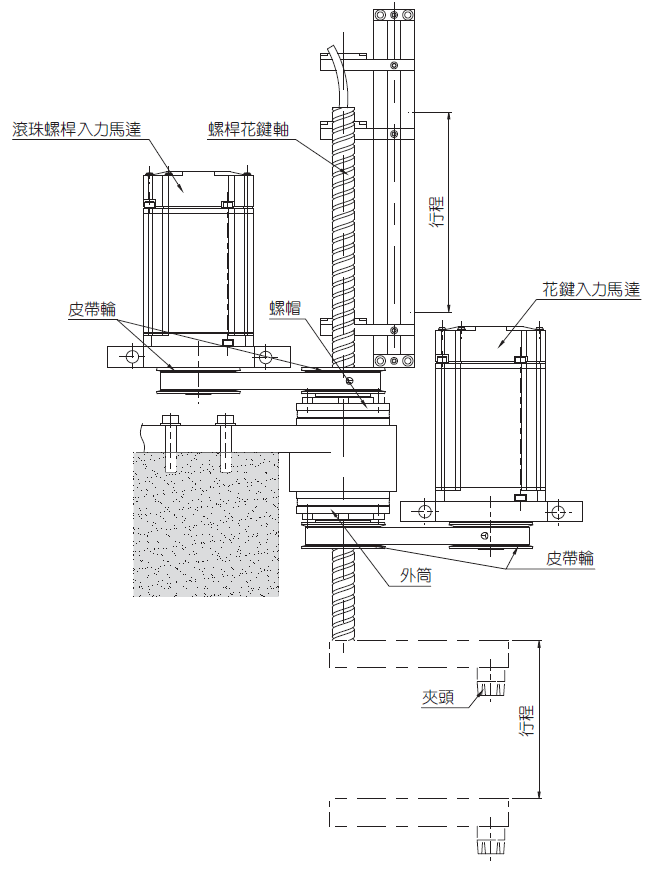

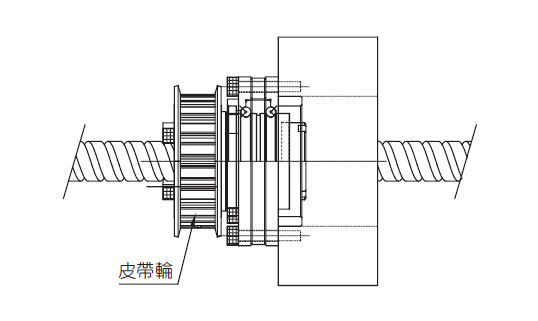

旋转式滚珠丝杆花键安装范例(以TBI品牌RBBY来举例)
