直线导轨的轨道长度确定方法

时间:   来源: 创威达   浏览量: 4912 次

直线导轨的轨道长度确定方法

直线导轨选型是比较复杂的,选型中除了需要了解导轨长度外,还要了解其他很多参数,如:导轨宽度,精度,运用范围,假定滑块尺寸及数目,计算最大负荷,计算使用寿命等参数。下面我们就来看一看导轨轨长的选定技巧吧。

导轨长度选用的基本原则:
    在满足需要运动行程的前提下,根据厂家规定的标准长度选择,这跟丝杆的行程选择方式比较类似。直线导轨在出厂时都是根据厂家标准长度来生产的,销售时根据用户要求的长度进行裁取。导轨上依据一定的孔距设计了一系列的螺钉安装孔,导轨的长度我们都是根据实际情况计算出来的。

导轨长度计算公式:
    直线导轨轨长即全长=有效行程+滑块长度×滑块数量+滑块安排间距(2个以上滑块)+防护罩压缩长度(有防护罩,需要加上防护罩的压缩长度;没有则不加)

导轨长度确认时应注意:
    很多厂家生产的大规格直线导轨整支长度最长是4000mm,也有5600mm长的,微型导轨一般是1000mm,这些是和厂家的加工设备息息相关的。工程师应提前确认好该品牌规格导轨整支的最大长度,倘若超过这个长度就需要对接一起使用。导轨对接,用户想提前在机床上钻好安装孔,最好能提前绘制接口加工图纸,采购时直接发图纸给供应商即可。

导轨长度确认后应注意:

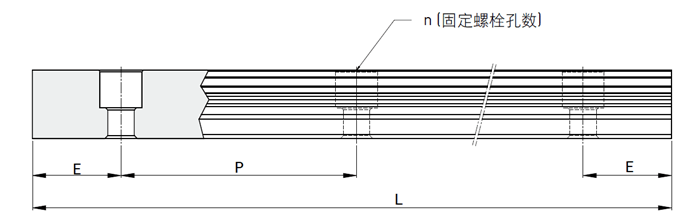

    直线导轨上的安装孔孔间距(p)是固定的,工程师在确定轨长时要注意导轨最边上的孔到端面的位置(E)。如果不告诉供应商需要的端部尺寸,一般都是默认两端均等的。例:20的轨道,长320。一般到货的状态是6个安装孔,导轨两端面到各自最近的安装孔中心的距离(E)是10、10,但导轨两端均等时也有可能是40,40。最好的办法是核算好导轨两端端距,直接告诉供应商,这样就不会弄错了。
